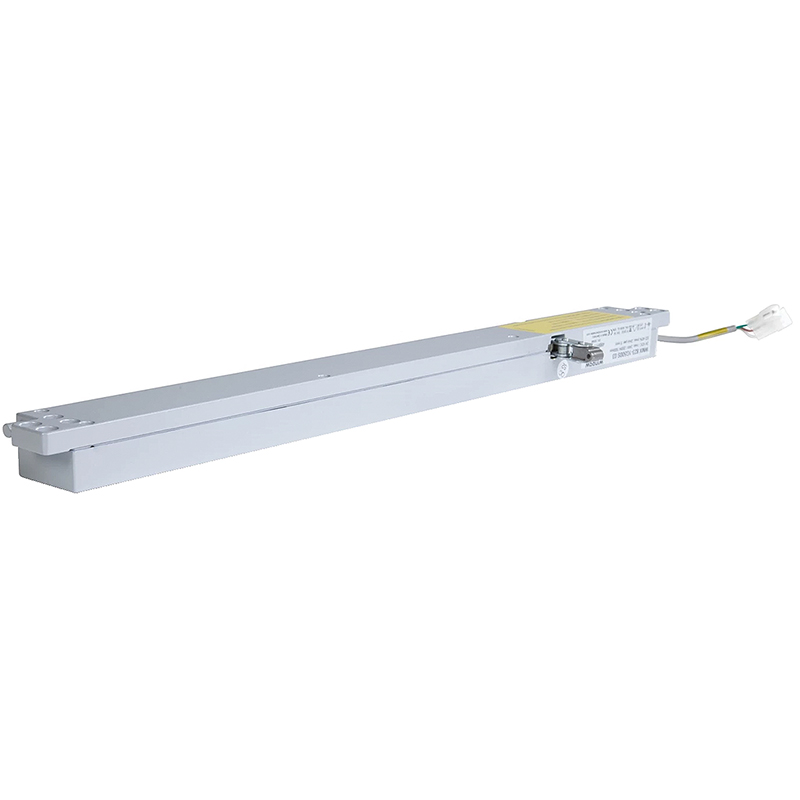

Kettenantrieb WINDOWMASTER WMX 823

26.062.

für RWA und Komfortlüftung verwendbar, kompatibel mit MotorLink, programmierbar, Kettenantrieb geeignet für den senkrechten oder waagrechten Einbau im Blendrahmen, für nach innen und nach aussen öffnende Fenstern verwendbar, ohne Beschläge

Stromversorgung: 24 V DC
Stromaufnahme: 1 A
Druckkraft: 200 N
Zuhaltekraft: 3000 N
Betriebsgeschwindigkeit: 3 mm/s bis 9,5 mm/s
IP-Schutzart: IP20 / IP32
Montage: Integrierte Montage
Farbe: Grau RAL 9006

Verwendbarkeit:
- Kippfenster
- Klappfenster
- Drehfenster

Lieferumfang: Kettenantrieb WMX 823, Anschlusskabel 100 mm mit Fast-in/Fast-on Stecker für WLL Kabel

  • Zentrale siehe 26.060.
  • Zubehör siehe 26.065. und 26.066.
  • Befestigungsbeschläge siehe 26.067.
  • Weitere Ausführungen ab Werk.
  • Technische Änderungen vorbehalten.
B x H x T
517 x 30,5 x 42 mm
Marke
Windowmaster

RWA-Zentrale WINDOWMASTER WSC 310 / 320 PLUS

RWA-Zentralen für Rauch und Wärmeabzug
RWA-Kompaktzentrale WSC 310 PLUS oder WSC 320 PLUS zur Ansteuerung von 24 V DC Fensterantrieben mit einer Gesamtstromaufnahme von 10A oder 20A für die Funktion Rauchabzug kombiniert mit täglicher Lüftung. Die Zentralen sind geeignet für kleine und mittelgrosse Gebäude, sowie Gebäudeteile wie Treppenhäuser und Restaurants.

Touchbildschirm
Die Zentrale hat einen 2½”-LCD-Touchbildschirm mit übersichtlicher Menüführung. Das ermöglicht die problemlose Konfiguration, Inbetriebnahme und Wartung – auch ohne Computer. Etwaige Störungen werden detailliert angezeigt, was die Fehlerbehebung deutlich erleichtert.

Motortyp / Anzahl Geschwindigkeiten
Die Zentrale verfügt über bis zu drei unterschiedliche Antriebsgeschwindigkeiten:

a) für ± 24 V DC Standardantriebe - 1 Geschwindigkeit (RWA)
b) bei MotorLink® Antriebe - 2 Geschwindigkeiten (RWA / manuelle Steuerung)
c) bei MotorLink® Antriebe und Bus-Kommunikation - 3 Geschwindigkeiten (RWA / manuelle Steuerung / automatisch)

Geschwindigkeitstypen
RWA: volle Antriebsleistung bei RWA und Sicherheitsfunktionen. RWA-Funktion hat immer die höchste Priorität.
Manuelle Steuerung: Eine schnelle und hörbare Geschwindigkeit für manuelle Lüftungssteuerungen.
Automatisch: Eine langsame und fast lautlose Geschwindigkeit für automatische Lüftungssteuerungen.

Geringer Verkabelung
Die Zentrale verwendet für die gesamte Verkabelung der RWA-Bedienstellen, Rauchmelder und Lüftungstaster eine Bus-Technologie. Dadurch wird im Vergleich zu anderen RWA-Zentralentypen der Verkabelungsaufwand deutlich reduziert.

Windrichtungsabhängiger Rauchabzug
Die RWA-Zentrale kann so eingestellt werden, dass das Öffnen und Schliessen der Fenster in Abhängigkeit von Windrichtung und Geschwindigkeit erfolgen kann. So können die RWA-Klappen / Fenster ohne Zukauf von Zusatzmodulen windrichtungsabhängig gesteuert werden.

BUS-Kommunikation
Die Lüftungsteuerung ist auch über BUS-Kommunikation KNX, BACnet IP oder BACnet MS/TP zusammen mit z. B. NV Comfort® oder NV Advance® möglich.

Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP54
Notstromversorgung: >72 h
Farbe: verkehrsweiss RAL 9016
Feldbus: BacNet, KNX, ModBus

L x B x H: 300 x 400 x 120 mm (WSC 310)

L x B x H: 300 x 400 x 210 mm (WSC 320)

Lieferumfang:

RWA-Zentrale WSC 310 / 320 Plus

Endmodul Antrieb WSA 432

WSA 501 (10k ohm-Wiederstände, 10 Stück)
WSA 510 Endmodul für Antrieb (WSC 310/320 0202: 2 Stück / WSC 320 1012: 10 Stück)
2 Notstromakkus: WSC 310 mit WSA 007 / WSC 320 mit WSA 012

Zum Produkt

MotorController WINDOWMASTER WCC 103

Steuerung für natürliche Lüftung, zur Steuerung von ± 24 V DC-Standard-Fensterantrieben, der MotorController steuert (öffnet/schliesst) die Fensterantriebe anhand des Signals der angeschlossenen Komponente(n), z. B. Lüftungstaster (Bedienfeld), Raumsensor und Wettersensor, es wird empfohlen, einen Lüftungstaster anzuschliessen, wenn Sensoren und andere Bedienelemente angeschlossen sind, damit ein Benutzer jederzeit auch über den Lüftungstaster die Signale steuern und selbst die Fenster öffnen und schliessen kann, wenn mehr oder weniger Frischluft gewünscht wird, bis zu 10 MotorController können über ein gemeinsames Signal (z. B. Taster, Wind-Regenmelder usw.) angesteuert werden

Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP20
Farbe: verkehrsweiss RAL 9016

B x H x T: 215 x 206 x 37 mm

Lieferumfang: MotorController, 1,2 m Anschlusskabel

Zum Produkt

MotorController WINDOWMASTER WCC 310 / 320 PLUS

Steuerung für natürliche Lüftung, für die Ansteuerung von ± 24 V DC Standardantrieben und MotorLink® Antrieben für die Funktion "tägliche Lüftung", der MotorController steuert (öffnet/schliesst) die Fensterantriebe anhand des Signals der angeschlossenen Komponente(n), z. B. Lüftungstaster (Bedienfeld), Raumsensor, Wettersensor oder BUS-Befehl, es wird empfohlen, einen Lüftungstaster anzuschliessen, wenn Sensoren und andere Bedienelemente angeschlossen sind, damit ein Benutzer jederzeit auch über den Lüftungstaster die Signale steuern und selbst die Fenster öffnen und schliessen kann, wenn mehr oder weniger Frischluft gewünscht wird, kann mit Feldbuskarte mit Interface für KNX, BACnet IP/MSTP und MODBUS TCP/RTU erweitert werden, mit integriertem Touchbildschirm zur Konfiguration, der MotorController kann auch Verriegelungsantriebe mit/ohne MotorLink® steuern, ist geeignet für kleine und mittelgrosse Gebäude, sowie Gebäudeteile wie Treppenhäuser und Restaurants, ohne Zuleitung

Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP20
Farbe: weiss RAL 9010
Feldbus: BacNet, KNX, ModBus

L x B x H: 355 x 320 x 176 mm

Lieferumfang: MotorController WCC 310 / 320

Zum Produkt

Motor-Interface WINDOWMASTER WUF 110

Steuerung für natürliche Lüftung, wird zusammen mit einem oder mehreren WindowMaster ± 24 V DC Antrieben verwendet mit einer Gesamtleistung von 1A, sowie einen Lüftungstaster, das Interface hat eine Phase zur Öffnung des Fensters und eine Phase zum Schliessen des Fensters, das Interface wird an die Wand montiert, für die Montage wird kein Spezialwerkzeug benötigt

Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP44
Farbe: grau RAL 7004

Lieferumfang: Motor-Interfache WUF 110, Anschlusskabel 2m

Zum Produkt

Motor-Interface WINDOWMASTER WUF 160

Steuerung für natürliche Lüftung, wird zusammen mit einem oder mehreren WindowMaster ± 24 V DC Antrieben verwendet mit einer Gesamtleistung von 6A, sowie einen Lüftungstaster, bis zu 8 Interfaces können miteinander verbunden und parallel an den gleichen Schalter angeschlossen werden, die Ausführung der bauseitigen Vorsicherung ist zu beachten, das Interface hat eine Phase zur Öffnung des Fensters und eine Phase zum Schliessen des Fensters, das Interface wird an die Wand montiert, für die Montage wird kein Spezialwerkzeug benötigt, ohne Zuleitung

Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP20
Farbe: verkehrsweiss RAL 9016

Lieferumfang: Motor-Interfache WUF 160

Zum Produkt

Kettenbeschlag WINDOWMASTER WAB 801

Aluminium, Multibeschlag zum Einhängen der Kette mittels 3 mm Splint von aufgesetzten oder integrierten WMX-Antrieben für alle Flügel, M5 Gewinde in den 2 Befestigungslöchern, ohne Schrauben

Lieferumfang: Kettenbeschlag mit Splint

Zum Produkt

Kettenbeschlag WINDOWMASTER WAB 833

Aluminium, Kettenbeschlag für einwärts öffnende Fenster, zum Einhängen der Kette mittels Schraube von integrierten WMX-Antrieben, ohne Schrauben

Lieferumfang: Beschlag

Zum Produkt

Prüfgerät WINDOWMASTER MotorController WCC 320 PLUS LEIHWEISE

Für die einfache und schnelle Funktionskontrolle der Elektroantriebe ausgelegt

Steuerung für natürliche Lüftung, für die Ansteuerung von ± 24 V DC Standardantrieben und MotorLink® Antrieben für die Funktion "tägliche Lüftung", der MotorController steuert (öffnet/schliesst) die Fensterantriebe anhand des Signals der angeschlossenen Komponente(n), z. B. Lüftungstaster (Bedienfeld), Raumsensor, Wettersensor oder BUS-Befehl, es wird empfohlen, einen Lüftungstaster anzuschliessen, wenn Sensoren und andere Bedienelemente angeschlossen sind, damit ein Benutzer jederzeit auch über den Lüftungstaster die Signale steuern und selbst die Fenster öffnen und schliessen kann, wenn mehr oder weniger Frischluft gewünscht wird, kann mit Feldbuskarte mit Interface für KNX, BACnet IP/MSTP und MODBUS TCP/RTU erweitert werden, mit integriertem Touchbildschirm zur Konfiguration, der MotorController kann auch Verriegelungsantriebe mit/ohne MotorLink® steuern, ist geeignet für kleine und mittelgrosse Gebäude, sowie Gebäudeteile wie Treppenhäuser und Restaurants,

Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC

IP-Schutzart: IP20
Farbe: weiss RAL 9010
Feldbus: BacNet, KNX, ModBus

L x B x H: 355 x 320 x 176 mm



Lieferumfang: MotorController WCC 310 / 320, mit 230 V Zuleitung und vorgerichtet für Anschluss von Fenstermotoren, mit installiertem Taster auf Gehäuse

Zum Produkt
