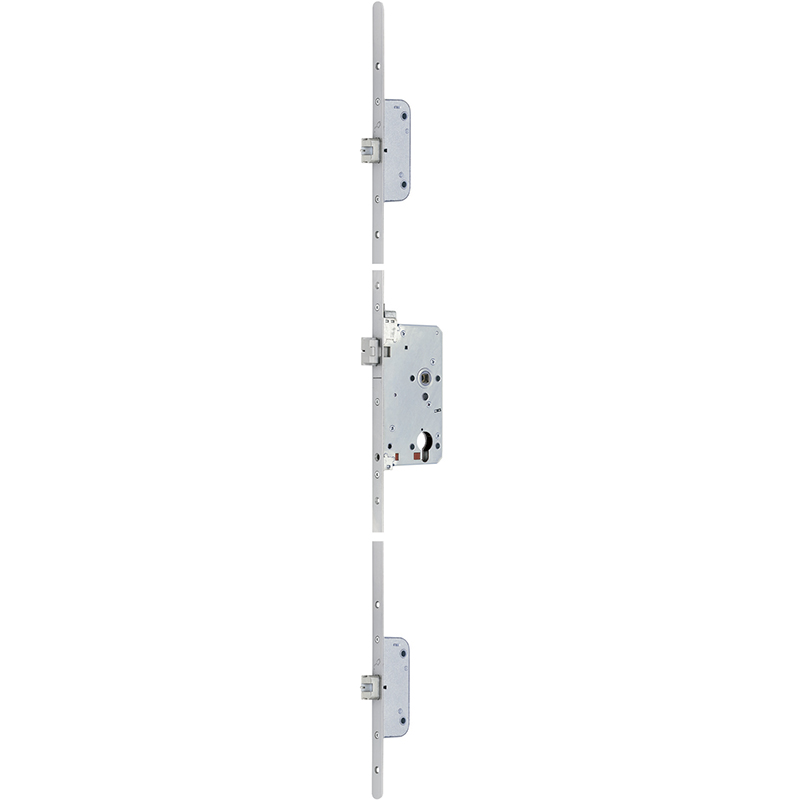

Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2116 / 2110 mit Rundstulp 20 x 1777,5 mm Edelstahl matt

17.026.01-16 Abbildung = DIN links

17.026.

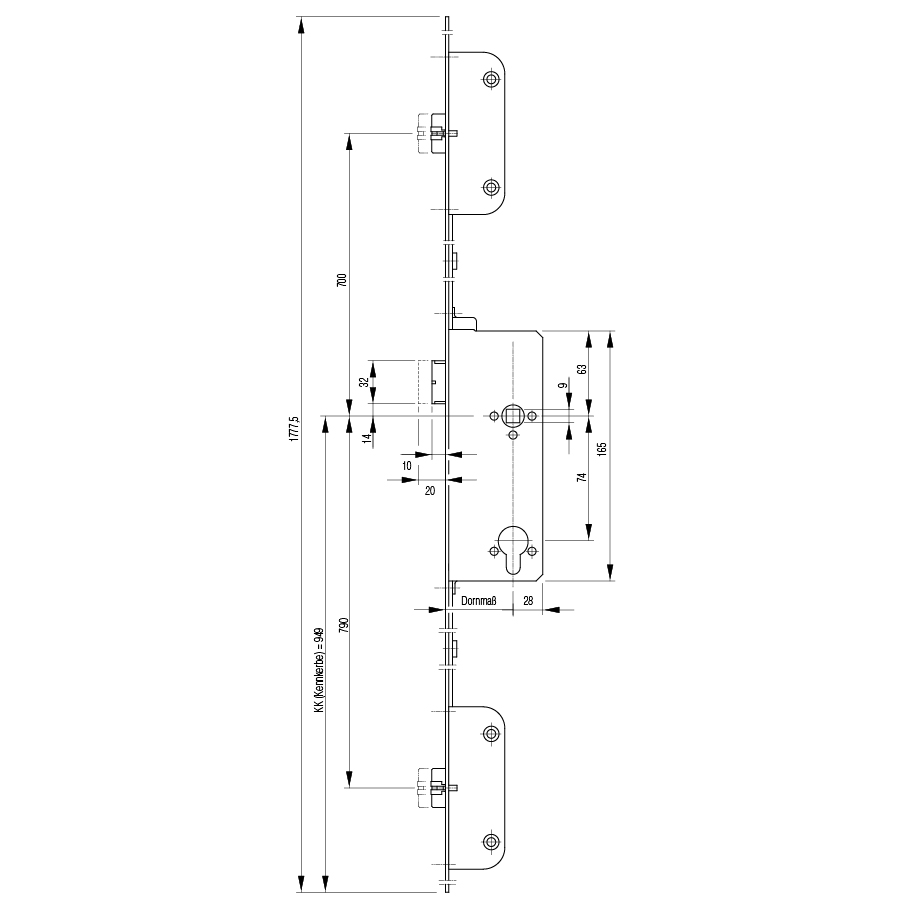

für 1-flüglige Notausgangstüren, geprüft nach DIN EN 179 / 1125, elementgeprüft nach ENV 1627 WK 2 und WK 3, Dornmass 65 mm, 3-Punkteverriegelung durch Automatic-Fallenriegel, 1-tourig, Riegelvorschub 20 mm, Panikfunktion E mit Wechselfunktion, Nuss 9 mm 1-teilig, Panikfunktion B mit geteilter Nuss 9 mm 2-teilig, Mitte Nuss bis Oberkante Schlosskasten 63 mm, Drückerhöhe 949 mm, nachrüstbar, vorgerichtet für A-Öffner, ohne A-Öffner

A-Öffner siehe 14.218.00

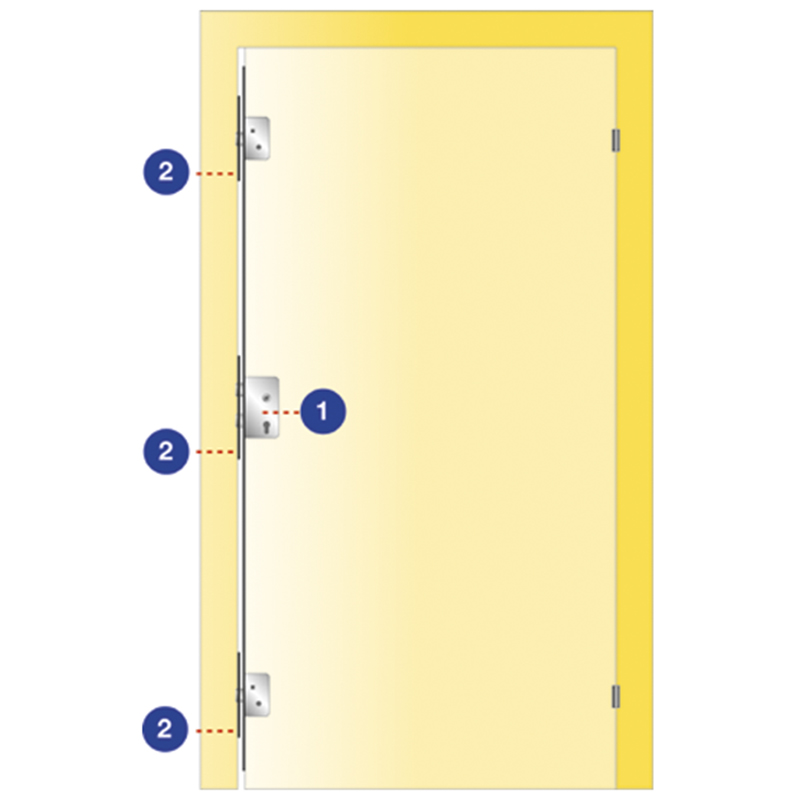

Position 2 Schliessbleche:
Winkelschliessblech siehe 17.070.01
Lappenschliessbleche siehe 17.070.11-12
Winkelschliessbleche siehe 17.070.21 oder 17.070.22
Lappenschliessblech siehe 17.070.25
Einfräs-Schliessplatte siehe 17.070.27
Einfrässchliessblech siehe 14.270.41
Zusatz-Einfrässchliessblech siehe 14.270.55
Schliessplatte siehe 14.270.56
Einfrässchliessleisten siehe 14.273.21-22

Pro Mehrpunktverriegelung werden immer 3 Schliessbleche benötigt. Panik-Mehrpunktverriegelung mit Funktion B einwärts ab Werk.

Marke: G-U
Produktart: Panik-Mehrpunkteverriegelung
Dornmass: 65 mm
Stulpbreite: 20 mm
Stulpart: Rund
Nuss: 9
Stulpstärke: 3 mm
Stulplänge: 1777.5 mm
Anzahl Flügel: 1-flüglig
Fluchtwegnorm: SN EN 179 / 1125
Verriegelung: Manuell
Brandschutznorm: geprüft
Türart: Holz
Touren: 1-tourig
Riegelvorschub: 20 mm
Material: Edelstahl, Stahl
Oberfläche Stulp: Edelstahl matt
System: Secury 21
Funktion: mechanisch

8 Ausführungen

	PZ (2) PZW (2) RZ (2) RZW (2)	DIN links (4) DIN rechts (4)	72 (4) 74 (4)	65 (8)	20 (8)	Rund (8)	B (4) E (4)	auswärts (4)	9 (8)	3 (8)	1777.5 (8)	1-flüglig (8)	SN EN 179 / 1125 (8)	Manuell (8)	geprüft (8)	Holz (8)	1-tourig (8)	20 (8)	Edelstahl, Stahl (8)	Edelstahl matt (8)	2110 (4) 2116 (4)	Secury 21 (8)	mechanisch (8)
17.026.01 Stück	RZW	DIN rechts	74	65	20	Rund	E		9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2116	Secury 21	mechanisch
17.026.02 Stück	RZW	DIN links	74	65	20	Rund	E		9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2116	Secury 21	mechanisch
17.026.05 Stück	PZW	DIN rechts	72	65	20	Rund	E		9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2116	Secury 21	mechanisch
17.026.06 Stück	PZW	DIN links	72	65	20	Rund	E		9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2116	Secury 21	mechanisch
17.026.11 Stück	RZ	DIN rechts	74	65	20	Rund	B	auswärts	9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2110	Secury 21	mechanisch
17.026.12 Stück	RZ	DIN links	74	65	20	Rund	B	auswärts	9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2110	Secury 21	mechanisch
17.026.15 Stück	PZ	DIN rechts	72	65	20	Rund	B	auswärts	9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2110	Secury 21	mechanisch
17.026.16 Stück	PZ	DIN links	72	65	20	Rund	B	auswärts	9	3	1777.5	1-flüglig	SN EN 179 / 1125	Manuell	geprüft	Holz	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	2110	Secury 21	mechanisch

A-Öffner mit Anschlusskabel 6 m, zu Mehrpunktverriegelung G-U-Secury Automatic

mit Adapter und Schrauben, Nennspannung 12 V AC oder 12-24 V DC stabilisiert, Stromaufnahme max. 1 A, Schutzart IP 40, Hubkraft max. 70 N,

beim Öffnungsvorgang zieht der Motor die Automatik-Fallenriegel zurück und quittiert dies mit zwei Signaltönen, dies zeigt dem Bediener an, dass die Fallen nun komplett zurückgezogen sind und die Türe begehbar ist, der Signalton kann optional abgeschaltet werden,

mit Montage- und Bedienungsanleitung
