Rudolf Geiser AG

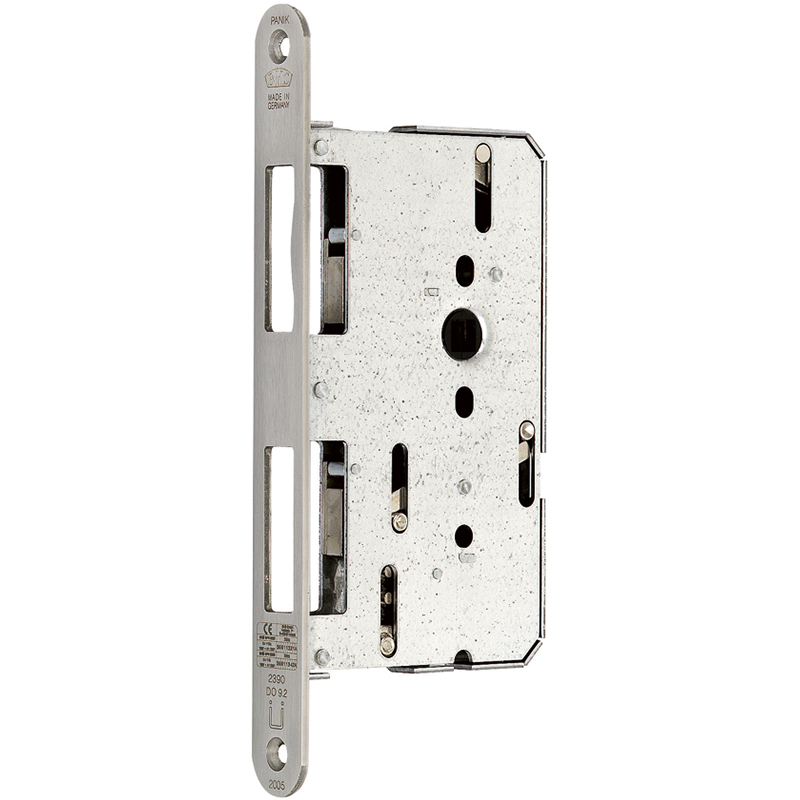

Panik-Treibriegelschloss B 2390, zu Panik-Einsteckschlösser Serie 23

17.004.03-26, Abbildung = DIN rechts

Panik-Treibriegelschloss B 2390, zu Panik-Einsteckschlösser Serie 23

17.004.

für automatische Standflügelverriegelung 2-flügliger Notausgangstüren,

geprüft nach DIN EN 179 / EN 1125,

mit Stangenanschluss M6 für Oben- und Untenverriegelung,

Dornmass 65 mm, Stulp Edelstahl matt, Nuss 9 mm,

Mitte Nuss bis Oberkante Schlosskasten 63 mm,

ohne Zubehör

  • Panik-Einsteckschloss siehe 17.003.
  • Position 8 = Schaltschloss B 1595 siehe 17.072.01
  • Position 7 = Treibriegelstange oben B 9006 siehe 17.072.06-07
  • Position 9 = Treibriegelstange unten B 9006 17.072.14
  • Position 6 = Lappenschliessblech oben B 9000 siehe 17.072.21
  • Position 6 = Winkelschliessblech oben B 9000 siehe 17.072.22
  • Position 11 = Bodenschliessmulde unten B 9009 siehe 17.072.23
  • Position 11 = Steinbüchse B 9003 siehe 17.072.24
  • Position 11 = Bodenschliessmulde B 00280 siehe 17.072.36
  • Position 10 = Stangenführungsplatte unten B 9019 siehe 17.072.27
Dornmass
65 mm
Nuss
9 mm
Stulplänge
235 mm
Material
Edelstahl matt
Oberfläche
Edelstahl matt
Position
3
Produktart
Treibriegel
Markenbild
BKS
Marke
BKS
Fabriknummer
B 2390

Panik-Einsteckschloss B 23270 / B 23210, mit Rundstulp 20 x 235 mm Edelstahl matt, Kombination PZA 170 / PZA 175 Funktion E, Kombination PZA 110 / PZA 115 Funktion B

für den Gangflügel bei 2-flügligen Notausgangstüren,

Kombination PZA 170 / PZA 110 geprüft nach DIN EN 179,

Kombination PZA 175 / PZA 115 geprüft nach DIN EN 1125,

Dornmass 65 mm, Stahlfalle, Stahlriegel vernickelt 1-tourig,

Schloss B 23270 Riegelvorschub 20 mm, 1-tourig,

Schloss B 23210 Riegelvorschub 20 mm, 1-tourig,

Panikfunktion E mit Wechselfunktion, Nuss 9 mm 1-teilig,

Panikfunktion B mit Nuss 9 mm 2-teilig,

Mitte Nuss bis Oberkante Schlosskasten 63 mm

Zum Produkt

Schaltschloss B 1595, zu Panik-Treibriegelschloss

für automatische Standflügelverriegelung, Winkelstulp Edelstahl matt, abgerundet 20 x 110 / 100 mm, DIN links und DIN rechts umstellbar,

Stangenverlauf 30 mm für Treibriegelschloss mit Dornmass 65 mm und Falztreibriegelschloss mit Dornmass 30 mm, Schlosskasten und Falle verzinkt, Falle einstellbar für Luft 2 - 8 mm

Zum Produkt

Treibriegelstange BKS B 9006, zu Panik-Treibriegelschloss

Stahlrohr verzinkt, Stangen-Ø 10 mm, kürzbar, Stange oben Rohr mit Gleitzapfen aus Kunststoff, Stange nach unten massiv, Stange Planet mit abgeflachtem Stangenende für Türabschluss Planet mit Bohrung 5 x 13 mm

Zum Produkt

Lappenschliessblech BKS B 9000 0490, oben, zu Schaltschloss B 1595 und B 1895

Edelstahl matt, abgerundet,

universal DIN rechts und DIN links verwendbar, ohne Schrauben

Zum Produkt

Winkelschliessblech BKS B 9000 0881, oben, zu Schaltschloss B 1595 und B 1895

Edelstahl matt, abgerundet,

universal DIN rechts und DIN links verwendbar, ohne Schrauben

Zum Produkt

Bodenschliessmulde BKS B 9009 0001

Edelstahl matt, die konische Schliessmulde gestattet gewisse Anschlagtoleranzen, die umlaufende Abkantung schliesst sauber mit dem Bodenbelag ab, die grössere Auflagefläche muss in Öffnungsrichtung zeigen, damit Zerstörungen des Bodenbelags durch die Treibriegelstange vermieden werden, ohne Schrauben

Zum Produkt

Steinbüchse BKS B-90030-00-0-4

Stahl verzinkt, mit Kugelverschluss

Zum Produkt

Stangenführungsplatte unten BKS B 9019 0001

Stahl verzinkt, abgerundet, ohne Schrauben

Zum Produkt

Bodenschliessmulde verstellbar BKS B-00280-20-0-8

Edelstahl matt, Verstellbereich ± 4 mm, mit Schrauben und Dübel

Zum Produkt
