Panik-Treibriegelschloss B 2189, für Panik-Mehrpunktverriegelung GU-Secury

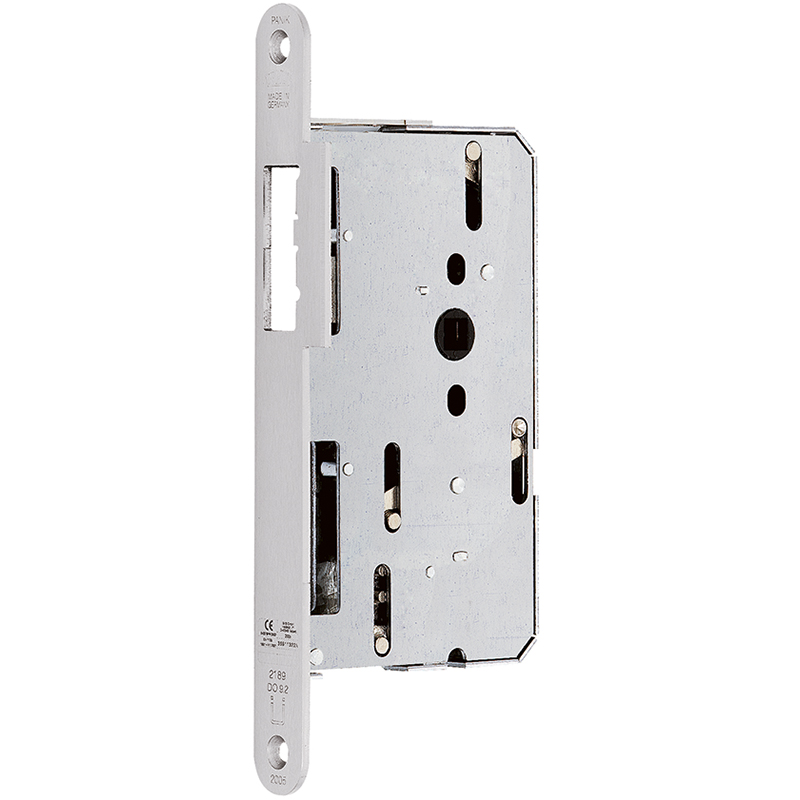

17.034.13-16 Abbildung = DIN rechts

Panik-Treibriegelschloss B 2189, für Panik-Mehrpunktverriegelung GU-Secury

17.034.

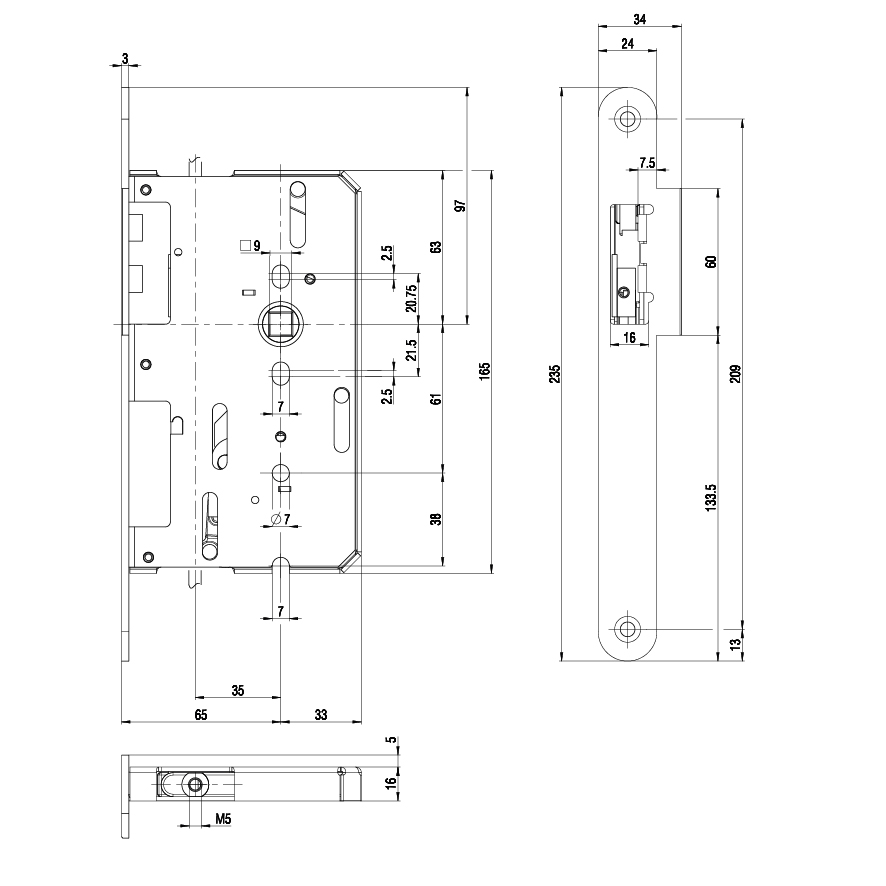

für automatische Standflügelverriegelung 2-flügliger Notausgangstüren, geprüft nach DIN EN 179 / EN 1125, mit Stangenanschluss M5 für Oben- und M6 für Untenverriegelung, Dornmass 65 mm, Stulp Edelstahl matt, Nuss 9 mm, Mitte Nuss bis Oberkante Schlosskasten 63 mm

  • Panik-Mehrpunktverriegelung GU-Secury siehe 17.027.
  • Position 8 = Schaltschloss siehe 17.072.01
  • Position 4 = Rohre siehe 17.072.51-54
  • Position 9 = Treibriegelstange siehe 17.072.14
  • Position 6 = Lappenschliessblech oben siehe 17.072.21
  • Position 6 = Winkelschliessblech oben siehe 17.072.22
  • Position 11 = Bodenschliessmulden siehe 17.027.23 oder 17.072.36
  • Position 11 = Steinbüchse siehe 17.072.24
  • Position 10 = Stangenführungsplatte unten siehe 17.072.27
Ausführung
Lappen
Dornmass
65 mm
Nuss
9 mm
Stulplänge
235 mm
Gewinde
M5
Material
Edelstahl matt
Oberfläche
Edelstahl matt
Position
3
Produktart
Treibriegel
Markenbild
BKS
Marke
BKS
Fabriknummer
B 2189

Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2119 / 2111 mit Rundstulp 20 x 1777,5 mm Edelstahl matt

für 2-flüglige Notausgangstüren, geprüft nach DIN EN 179 / 1125, elementgeprüft nach ENV 1627 WK 2 und WK 3, Dornmass 65 mm, 3-Punkteverriegelung durch Automatic-Fallenriegel, 1-tourig, Riegelvorschub 20 mm, Panikfunktion E mit Wechselfunktion, Nuss 9 mm 1-teilig, Panikfunktion B mit geteilter Nuss 9 mm 2-teilig, Mitte Nuss bis Oberkante Schlosskasten 63 mm, Drückerhöhe 949 mm, nachrüstbar, vorgerichtet für A-Öffner, ohne A-Öffner

Zum Produkt

Schaltschloss B 1595, zu Panik-Treibriegelschloss

für automatische Standflügelverriegelung, Winkelstulp Edelstahl matt, abgerundet 20 x 110 / 100 mm, DIN links und DIN rechts umstellbar,

Stangenverlauf 30 mm für Treibriegelschloss mit Dornmass 65 mm und Falztreibriegelschloss mit Dornmass 30 mm, Schlosskasten und Falle verzinkt, Falle einstellbar für Luft 2 - 8 mm

Zum Produkt

Lappenschliessblech BKS B 9000 0490, oben, zu Schaltschloss B 1595 und B 1895

Edelstahl matt, abgerundet,

universal DIN rechts und DIN links verwendbar, ohne Schrauben

Zum Produkt

Winkelschliessblech BKS B 9000 0881, oben, zu Schaltschloss B 1595 und B 1895

Edelstahl matt, abgerundet,

universal DIN rechts und DIN links verwendbar, ohne Schrauben

Zum Produkt

Bodenschliessmulde BKS B 9009 0001

Edelstahl matt, die konische Schliessmulde gestattet gewisse Anschlagtoleranzen, die umlaufende Abkantung schliesst sauber mit dem Bodenbelag ab, die grössere Auflagefläche muss in Öffnungsrichtung zeigen, damit Zerstörungen des Bodenbelags durch die Treibriegelstange vermieden werden, ohne Schrauben

Zum Produkt

Steinbüchse BKS B-90030-00-0-4

Stahl verzinkt, mit Kugelverschluss

Zum Produkt

Stangenführungsplatte unten BKS B 9019 0001

Stahl verzinkt, abgerundet, ohne Schrauben

Zum Produkt

Bodenschliessmulde verstellbar BKS B-00280-20-0-8

Edelstahl matt, Verstellbereich ± 4 mm, mit Schrauben und Dübel

Zum Produkt

Rohr mit Verriegelungsfeder BKS B 9036

Stahlrohr verzinkt, Stangen-Ø 10 mm, Gewinde M5, mit Gleitzapfen aus Kunststoff

Zum Produkt
