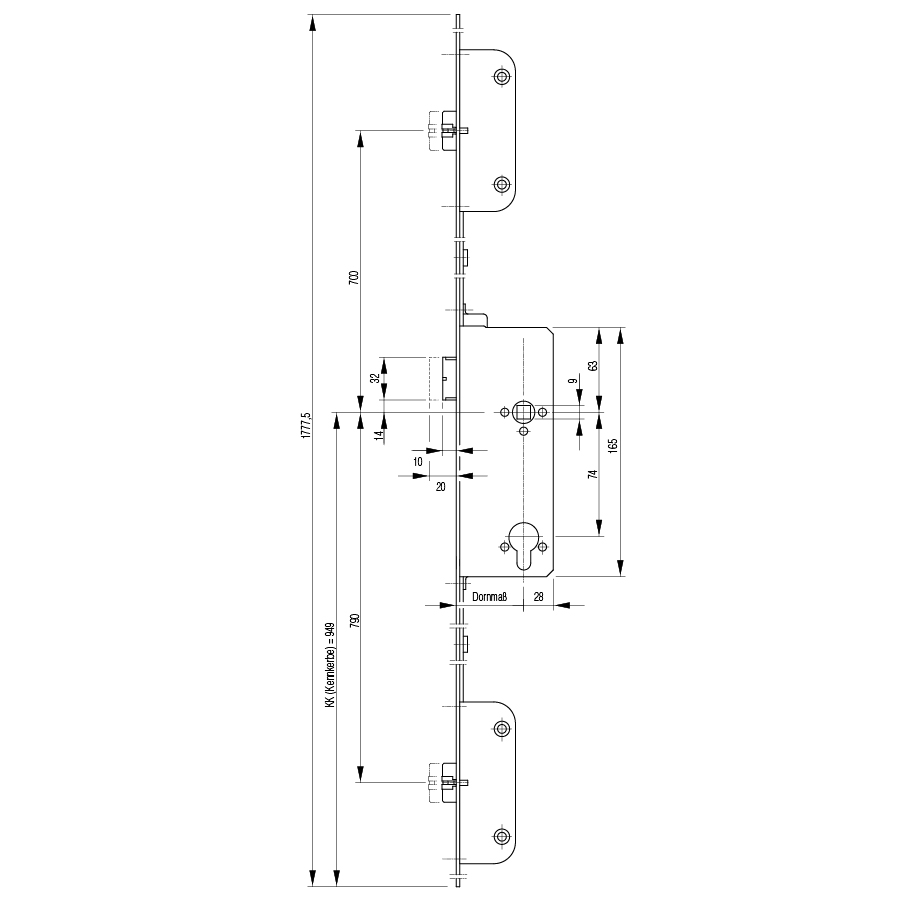

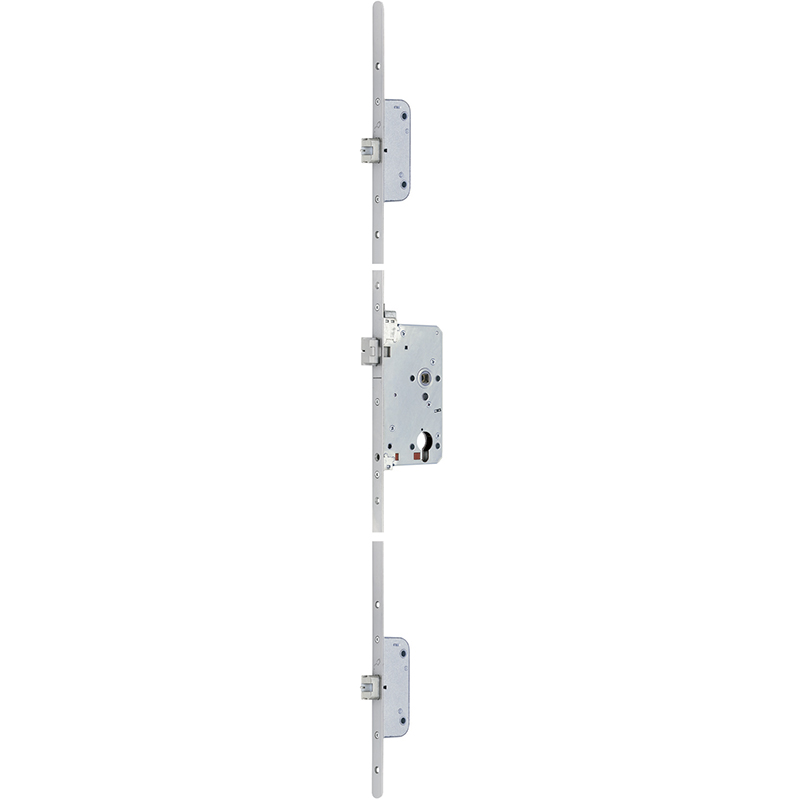

Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2119 / 2111 mit Rundstulp 20 x 1777,5 mm Edelstahl matt
17.027.01-16 Abbildung = DIN links
Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2119 / 2111 mit Rundstulp 20 x 1777,5 mm Edelstahl matt
17.027.
für 2-flüglige Notausgangstüren, geprüft nach DIN EN 179 / 1125, elementgeprüft nach ENV 1627 WK 2 und WK 3, Dornmass 65 mm, 3-Punkteverriegelung durch Automatic-Fallenriegel, 1-tourig, Riegelvorschub 20 mm, Panikfunktion E mit Wechselfunktion, Nuss 9 mm 1-teilig, Panikfunktion B mit geteilter Nuss 9 mm 2-teilig, Mitte Nuss bis Oberkante Schlosskasten 63 mm, Drückerhöhe 949 mm, nachrüstbar, vorgerichtet für A-Öffner, ohne A-Öffner
- A-Öffner siehe 14.218.00
- Treibriegelschloss siehe 17.034.

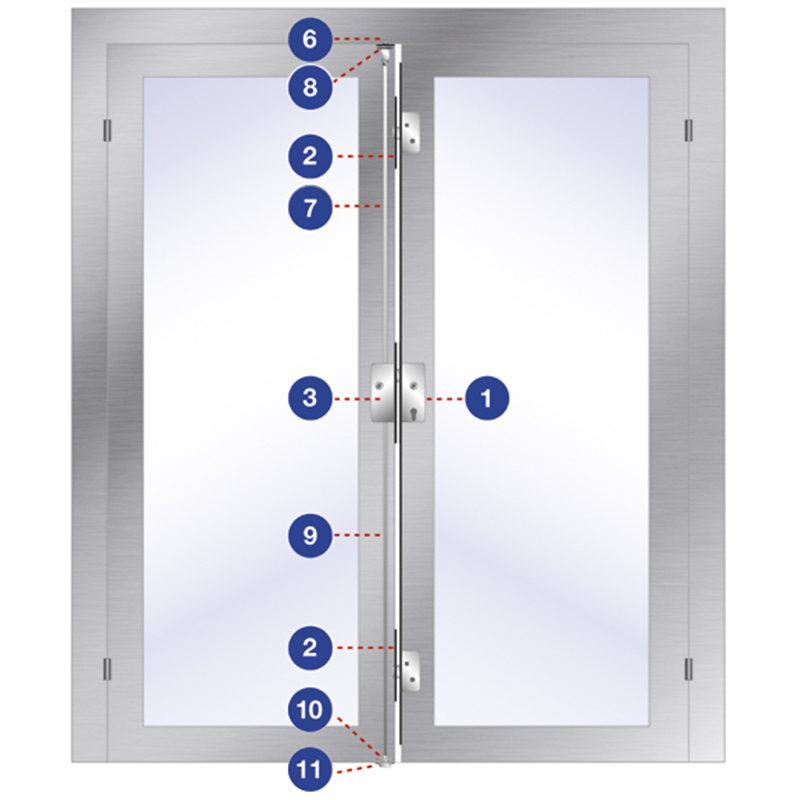

- Position 2 = Zubehör für Gangflügel: (pro Schloss 2 Bleche)
- Winkelschliessbleche siehe 17.070.21 oder 17.070.22
- Lappenschliessblech siehe 17.070.25
- Einfräs-Schliessplatte siehe 17.070.27
- Zusatz-Einfrässchliessblech siehe 14.270.55
- Schliessplatte siehe 14.270.56
- Zubehör für Standflügel:
- Position 3 = Panik-Treibriegelschlösser siehe 17.034.13-26
- Position 8 = Schaltschloss siehe 17.072.01
- Position 4 = Rohre siehe 17.072.51-54
- Position 9 = Treibriegelstange siehe 17.072.14
- Position 6 = Lappenschliessblech oben siehe 17.072.21
- Position 6 = Winkelschliessblech oben siehe 17.072.22
- Position 11 = Bodenschliessmulden siehe 17.027.23 oder 17.072.36
- Position 11 = Steinbüchse siehe 17.072.24
- Position 10 = Stangenführungsplatte unten siehe 17.072.27
- Panik-Mehrpunktverriegelung mit Funktion B einwärts ab Werk.
- Marke
- G-U
- Produktart
- Panik-Mehrpunkteverriegelung
- Dornmass
- 65 mm
- Stulpbreite
- 20 mm
- Stulpart
- Rund
- Nuss
- 9
- Stulpstärke
- 3 mm
- Stulplänge
- 1777.5 mm
- Anzahl Flügel
- 2-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Manuell
- Brandschutznorm
- geprüft
- Türart
- Holz
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- Oberfläche Stulp
- Edelstahl matt
- System
- Secury 21
- Funktion
- mechanisch
A-Öffner mit Anschlusskabel 6 m, zu Mehrpunktverriegelung G-U-Secury Automatic
mit Adapter und Schrauben, Nennspannung 12 V AC oder 12-24 V DC stabilisiert, Stromaufnahme max. 1 A, Schutzart IP 40, Hubkraft max. 70 N,
beim Öffnungsvorgang zieht der Motor die Automatik-Fallenriegel zurück und quittiert dies mit zwei Signaltönen, dies zeigt dem Bediener an, dass die Fallen nun komplett zurückgezogen sind und die Türe begehbar ist, der Signalton kann optional abgeschaltet werden,
mit Montage- und Bedienungsanleitung
Riegelschliessblech G-U-SECURY, zum Einfräsen
Stahl verzinkt, DIN rechts und DIN links verwendbar, mit Ausschnitt für Automatic-Fallenriegel und Massiv-Riegeln oben und unten,
nicht verstellbar
Riegelschliessblech G-U-SECURY, zum Einfräsen
Stahl verzinkt, DIN rechts und DIN links verwendbar, mit Ausschnitt für Automatic-Fallenriegel und Massiv-Riegeln oben und unten
Panik-Treibriegelschloss B 2189, für Panik-Mehrpunktverriegelung GU-Secury
für automatische Standflügelverriegelung 2-flügliger Notausgangstüren, geprüft nach DIN EN 179 / EN 1125, mit Stangenanschluss M5 für Oben- und M6 für Untenverriegelung, Dornmass 65 mm, Stulp Edelstahl matt, Nuss 9 mm, Mitte Nuss bis Oberkante Schlosskasten 63 mm
Winkelschliessblech zu Mehrpunktverriegelung GU-Secury
Edelstahl matt, abgerundet, mit Ausschnitt für Fallenriegel.
universal DIN rechts und DIN links verwendbar, ohne Schrauben
Lappenschliessblech zu Mehrpunktverriegelung GU-Secury
Edelstahl matt, abgerundet, mit Ausschnitt für Fallenriegel,
universal DIN rechts und DIN links verwendbar, ohne Schrauben
Schliessplatte verstellbar, zu Mehrpunktverriegelung GU-Secury
Stahl silberfarbig, zum Einfräsen, Andruck einstellbar ± 1 mm,
mit Ausschnitt für Fallenriegel, universal DIN rechts und DIN links verwendbar, ohne Schrauben
Schaltschloss B 1595, zu Panik-Treibriegelschloss
für automatische Standflügelverriegelung, Winkelstulp Edelstahl matt, abgerundet 20 x 110 / 100 mm, DIN links und DIN rechts umstellbar,
Stangenverlauf 30 mm für Treibriegelschloss mit Dornmass 65 mm und Falztreibriegelschloss mit Dornmass 30 mm, Schlosskasten und Falle verzinkt, Falle einstellbar für Luft 2 - 8 mm
Lappenschliessblech BKS B 9000 0490, oben, zu Schaltschloss B 1595 und B 1895
Edelstahl matt, abgerundet,
universal DIN rechts und DIN links verwendbar, ohne Schrauben
Winkelschliessblech BKS B 9000 0881, oben, zu Schaltschloss B 1595 und B 1895
Edelstahl matt, abgerundet,
universal DIN rechts und DIN links verwendbar, ohne Schrauben
Bodenschliessmulde BKS B 9009 0001
Edelstahl matt, die konische Schliessmulde gestattet gewisse Anschlagtoleranzen, die umlaufende Abkantung schliesst sauber mit dem Bodenbelag ab, die grössere Auflagefläche muss in Öffnungsrichtung zeigen, damit Zerstörungen des Bodenbelags durch die Treibriegelstange vermieden werden, ohne Schrauben
Bodenschliessmulde verstellbar BKS B-00280-20-0-8
Edelstahl matt, Verstellbereich ± 4 mm, mit Schrauben und Dübel
Rohr mit Verriegelungsfeder BKS B 9036
Stahlrohr verzinkt, Stangen-Ø 10 mm, Gewinde M5, mit Gleitzapfen aus Kunststoff
