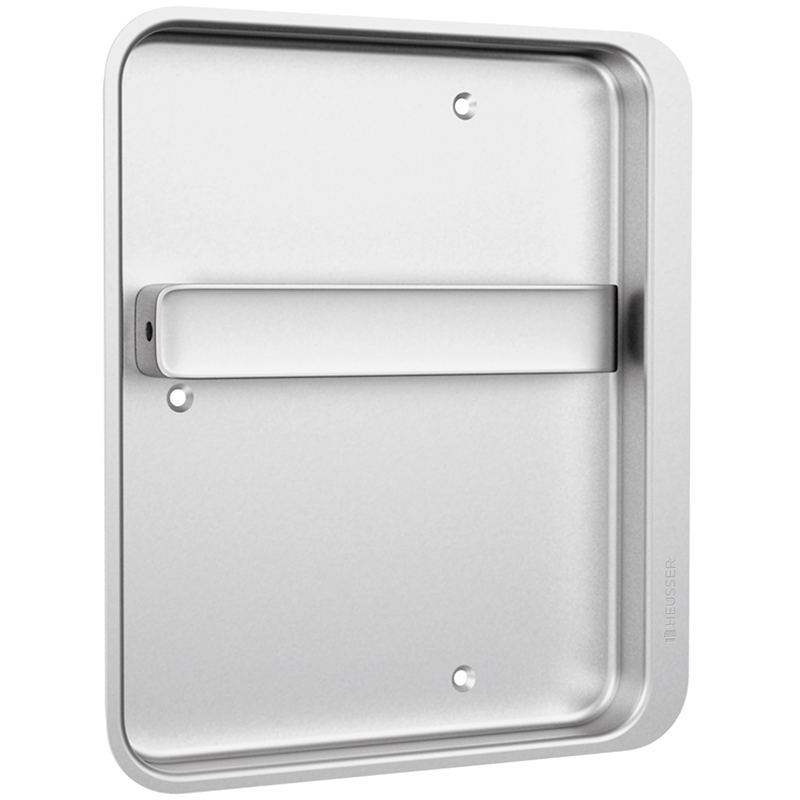

Turnhallenmuschel HEUSSER S9.20.D3
09.189.71-76 Abbildung = rechts
Turnhallenmuschel HEUSSER S9.20.D3
09.189.

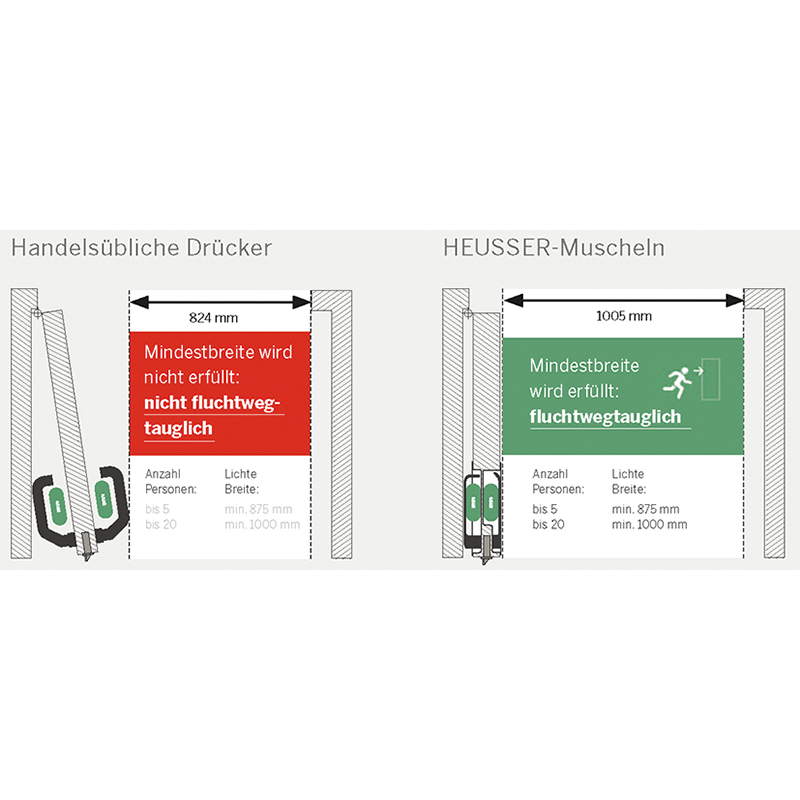

Edelstahl matt, flächenbündiger Drücker für Türen in Krankenhäusern, Schiebetüren, Schlupftüren und Brandschutztüren, nicht geeignet für Fluchttüren nach EN 179, ohne Vierkantstift, ohne Schrauben
Nuss: 9 mm
Führung: 16 mm
Schalentiefe: 20 mm
Überstand: 0 mm, flächenbündig

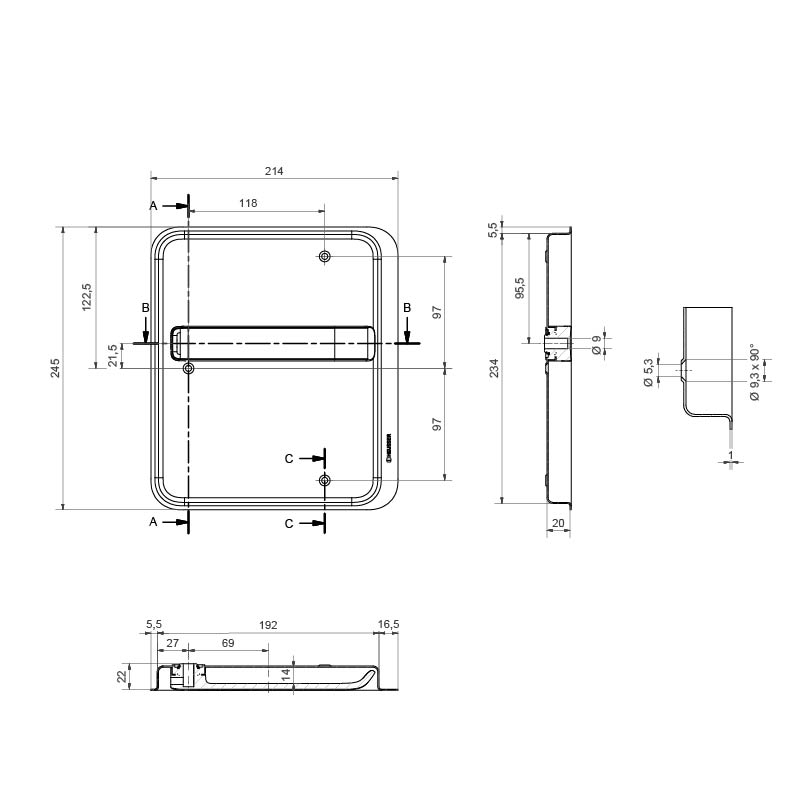

Einlassmasse: Breite x Höhe x Tiefe (192 x 234 x 20 mm)
- Alle HEUSSER Turnhallenmuscheln der Serien 1, 3, 6, und 9 sind kombinierbar siehe 09.189.
- Drückerstift HESO siehe 09.610.30-57
- Befestigungsmaterial siehe 09.190.
- Schraubensicherung siehe 66.169.13
- Andere Ausführungen auf Anfrage.
- Zur eindeutigen Erkennung des Gehflügel, sind Türdrücker optional in Signalfarben rot oder grün direkt ab Wek erhältlich.
- Form
- rund
- Marke
- Heusser
- Material
- Edelstahl
- Oberfläche
- matt
- Typ
- Turnhalle
Montage-Set HEUSSER, im Koffer
Edelstahl, Montageset für gegenseitige Verschraubung
Inhalt:
09.190.06 Senkkopfschraube TX 20, M4x6 - 100 Stück
09.190.08 Senkkopfschraube TX 20, M4x8 - 100 Stück
09.190.10 Senkkopfschraube TX 20, M4x10 - 100 Stück
09.190.12 Senkkopfschraube TX 20, M4x12 - 100 Stück
09.190.14 Senkkopfschraube TX 20, M4x14 - 100 Stück
09.190.16 Senkkopfschraube TX 20, M4x16 - 100 Stück
09.190.18 Senkkopfschraube TX 20, M4x18 - 100 Stück
09.190.20 Senkkopfschraube TX 20, M4x20 - 100 Stück
09.190.25 Senkkopfschraube blind, M4x5 - 15 Stück
09.190.31 Gewindehülse M4 Ø6x7mm - 30 Stück
09.190.32 Gewindehülse M4 Ø6x14mm - 30 Stück
09.190.33 Gewindehülse M4 Ø6x22mm - 30 Stück
09.190.35 Gewindestift M4x8mm - 100 Stück
09.190.38 Blindmutter M4 - 15 Stück
66.169.13 Schraubensicherung Loctite 270 - 1 Stück
95.610.01 Inbusschlüssel PB 3 mm - 1 Stück
Schraubensicherung LOCTITE 270
hochfest, zur dauerhaften Sicherung, geeignet für alle Gewindeverbindungen aus Metall, Teile können durch Erwärmen auf 300° C demontiert werden
Temperaturbeständigkeit -55° bis +180° C
