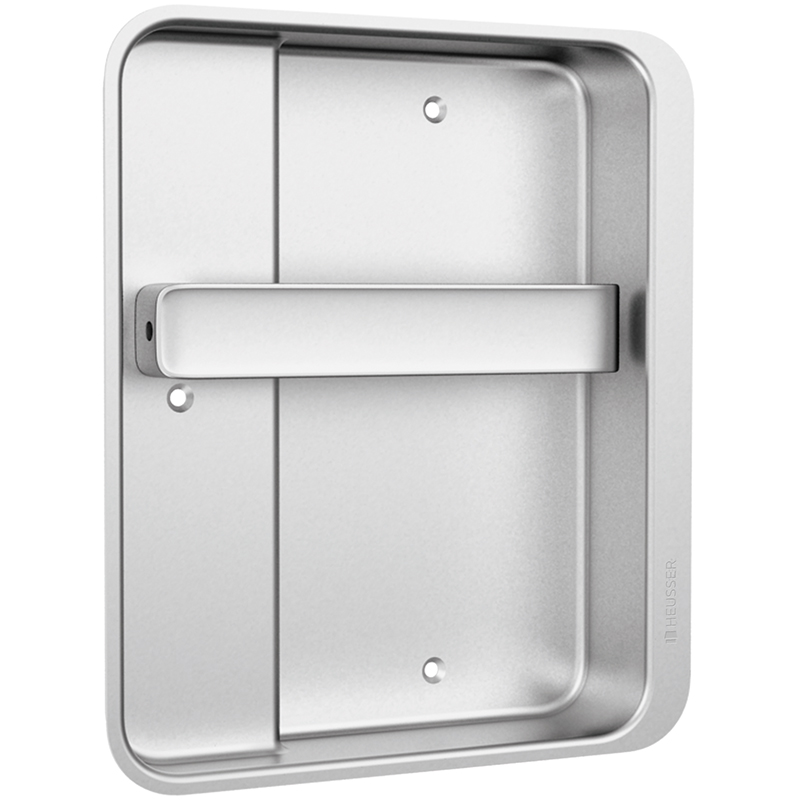

Turnhallenmuschel HEUSSER S9.42.D3
09.189.81-86 Abbildung = rechts
Turnhallenmuschel HEUSSER S9.42.D3
09.189.

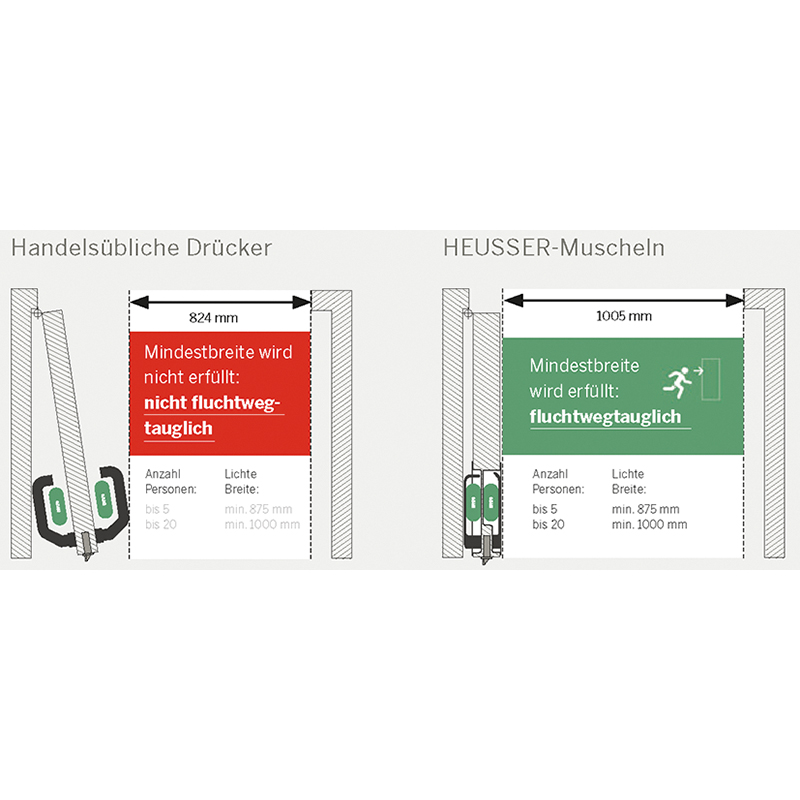

Edelstahl matt, flächenbündiger Drücker für Türen in Sporthallen, Schiebetüren, Schlupftüren und Brandschutztüren, geeignet für Fluchttüren nach EN 179, geringe Einbautiefe im Schlossbereich durch zweistufiges Design, ohne Vierkantstift, ohne Schrauben
Nuss: 9 mm
Führung: 16 mm
Schalentiefe: 42 mm
Überstand: 0 mm, flächenbündig

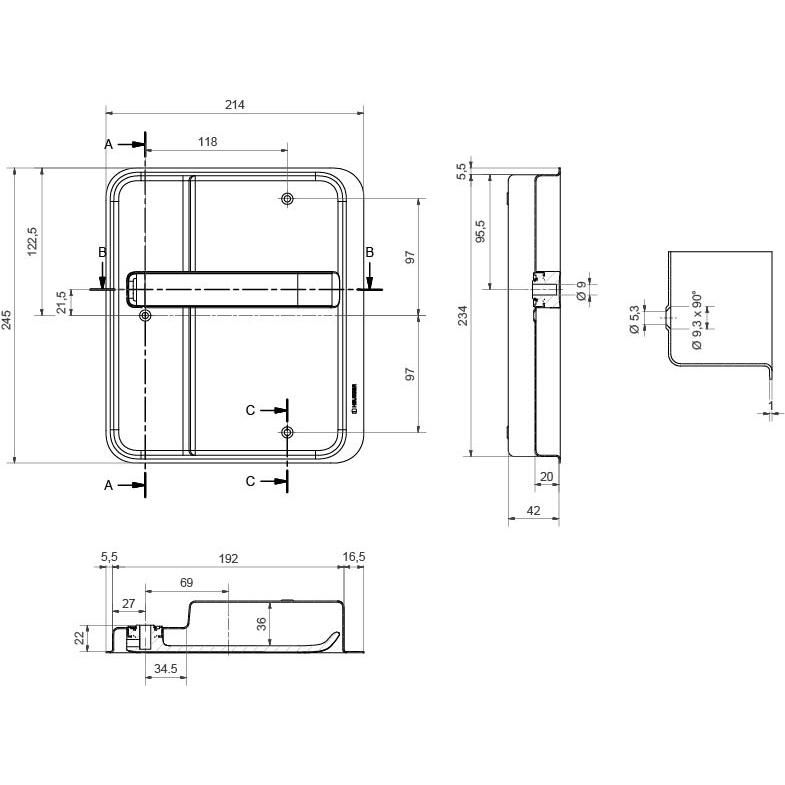

Einlassmasse: Breite x Höhe x Tiefe (192 x 234 x 42 mm)
- Alle HEUSSER Turnhallenmuscheln der Serien 1, 3, 6, und 9 sind kombinierbar siehe 09.189.
- Drückerstift HESO siehe 09.610.30-57
- Befestigungsmaterial siehe 09.190.
- Schraubensicherung siehe 66.169.13
- Andere Ausführungen auf Anfrage.
- Zur eindeutigen Erkennung des Gehflügel, sind Türdrücker optional in Signalfarben rot oder grün direkt ab Wek erhältlich.
- Form
- rund
- Marke
- Heusser
- Material
- Edelstahl
- Oberfläche
- matt
- Typ
- Turnhalle
Montage-Set HEUSSER, im Koffer
Edelstahl, Montageset für gegenseitige Verschraubung
Inhalt:
09.190.06 Senkkopfschraube TX 20, M4x6 - 100 Stück
09.190.08 Senkkopfschraube TX 20, M4x8 - 100 Stück
09.190.10 Senkkopfschraube TX 20, M4x10 - 100 Stück
09.190.12 Senkkopfschraube TX 20, M4x12 - 100 Stück
09.190.14 Senkkopfschraube TX 20, M4x14 - 100 Stück
09.190.16 Senkkopfschraube TX 20, M4x16 - 100 Stück
09.190.18 Senkkopfschraube TX 20, M4x18 - 100 Stück
09.190.20 Senkkopfschraube TX 20, M4x20 - 100 Stück
09.190.25 Senkkopfschraube blind, M4x5 - 15 Stück
09.190.31 Gewindehülse M4 Ø6x7mm - 30 Stück
09.190.32 Gewindehülse M4 Ø6x14mm - 30 Stück
09.190.33 Gewindehülse M4 Ø6x22mm - 30 Stück
09.190.35 Gewindestift M4x8mm - 100 Stück
09.190.38 Blindmutter M4 - 15 Stück
66.169.13 Schraubensicherung Loctite 270 - 1 Stück
95.610.01 Inbusschlüssel PB 3 mm - 1 Stück
Schraubensicherung LOCTITE 270
hochfest, zur dauerhaften Sicherung, geeignet für alle Gewindeverbindungen aus Metall, Teile können durch Erwärmen auf 300° C demontiert werden
Temperaturbeständigkeit -55° bis +180° C
