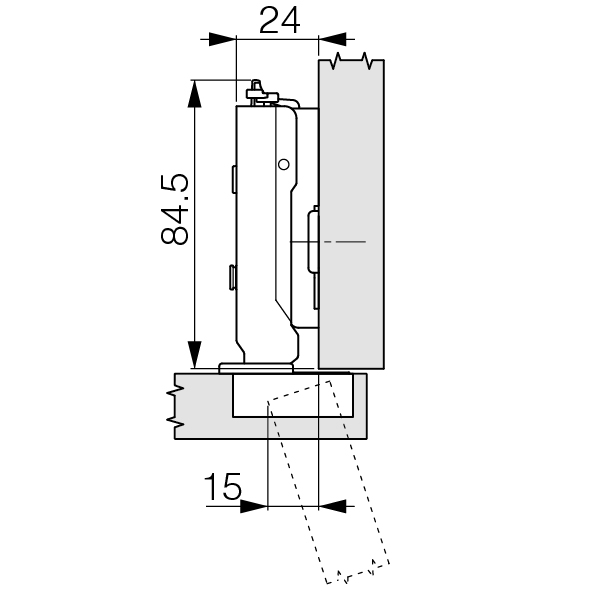

Charnière invisible GRASS® Tiomos 110° Click-on, gabarit de perçage 45 / 9,5
Illustration avec caches protecteurs pour bras de charnière et boîtier de charnière. A commander séparément.
Charnière invisible GRASS® Tiomos 110° Click-on, gabarit de perçage 45 / 9,5
44.010.
Acier nickelé, boîtier à visser et à enfoncer, technologie d'amortisseur invisible intégrée dans le bras de charnière et réglage possible sans outil de trois niveaux de puissance, réglage en hauteur ± 2,5 mm, réglage en profondeur + 3 / - 2 mm, réglage latéral ± 2 mm, épaisseur de porte max. 24 mm, sans caches protecteurs, sans plaque de base
- Angle d'ouverture
- 110°
- Finition
- nickelé

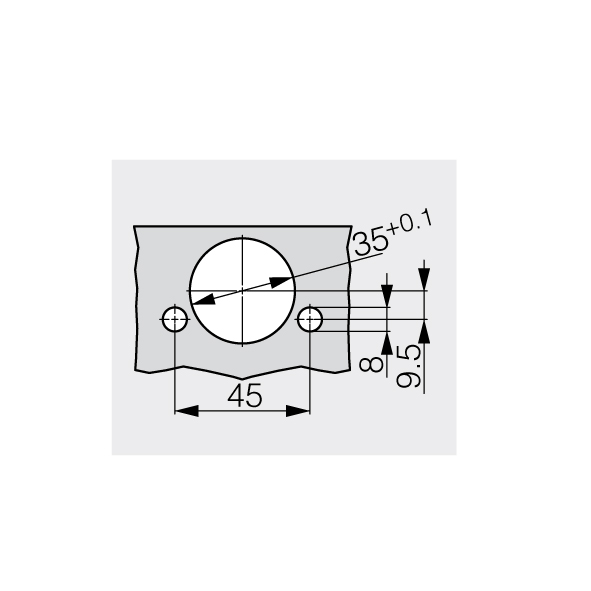

- Gabarit de perçage
- 45 / 9,5
- Gamme de produits
- Tiomos
- Marque
- Grass
- Matériau
- Acier
- Type de produit
- Charnière invisible
Plaque de base GRASS® Tiomos, plaque de montage linéaire 1D à visser
Acier nickelé, fixation 2 points avec vis pour panneaux agglomérés ou avec vis Euro, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, sans vis
Plaque de base GRASS® Tiomos, plaque de montage linéaire 1D à enfoncer
Acier nickelé, fixation 2 points avec chevilles prémontées Ø 10 mm, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée
Plaque de base GRASS® Tiomos, plaque de montage cruciforme 1D à visser
Acier nickelé, fixation 4 points avec vis pour panneaux agglomérés, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, sans vis
Plaque de base GRASS® Tiomos, plaque de montage cruciforme 1D avec vis Euro prémontées
Acier nickelé, fixation 4 points avec vis Euro prémontées, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, les plaques de base avec longueur de vis 10 mm conviennent à une butée jumelle
Plaque de base GRASS® Tiomos Quick, plaque de montage cruciforme 1D avec vis et chevilles prémontées
Acier nickelé, fixation 4 points avec vis et chevilles prémontées Ø 5 mm, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, les plaques de base avec longueur de cheville 7,5 mm conviennent à une butée jumelle
Plaque de base GRASS® Tiomos Quick, plaque de montage cruciforme ECO avec Pan Head eurovis prémontées
Acier nickelé, fixation 3 points avec Pan Head eurovis prémontées, avec réglage en hauteur confortable par le trou ablong
Plaque de base GRASS® Tiomos pour butée spécifique, plaque de montage cruciforme 1D avec vis Euro prémontées
Acier nickelé, fixation 2 points avec vis Euro prémontées, pour butées spécifiques, convient particulièrement aux solutions d'angle, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée
Limiteur d'ouverture d'angle GRASS® Tiomos 85°
acier, pour un montage simple et sans outil, permet d'éviter le battement de la porte sur les faces avant ou les murs en cas de montage d'angle, convient aux charnières invisibles standard
Protection à clipser GRASS® Tiomos
pour un montage simple et sans outil, empêche le décrochage involontaire de charnières d'armoire, convient aux charnières invisibles standard
Bague d'écartement GRASS® pour portes fines, pour charnières Tiomos
permet l'utilisation de charnières standard pour les portes minces, montage facile, empilable sur 2 hauteurs
Éjecteur GRASS® Tipmatic Pin
Plastique RAL 7036, gris platine, ouverture des portes par léger effleurement de la façade, angle d'ouverture, agréable, grande zone de capture de l'aimant, fermeture fiable des portes, compensation du jeu de façade de 2,5 à 5,5 mm par réglage intégré, autobloquant et sans outil de la profondeur, montage à l'avant du caisson ou à l'aide d'un adaptateur,
ensemble se compose de: éjecteur, plaque adhésive, plaque à visser et vis,
sans adaptateur
