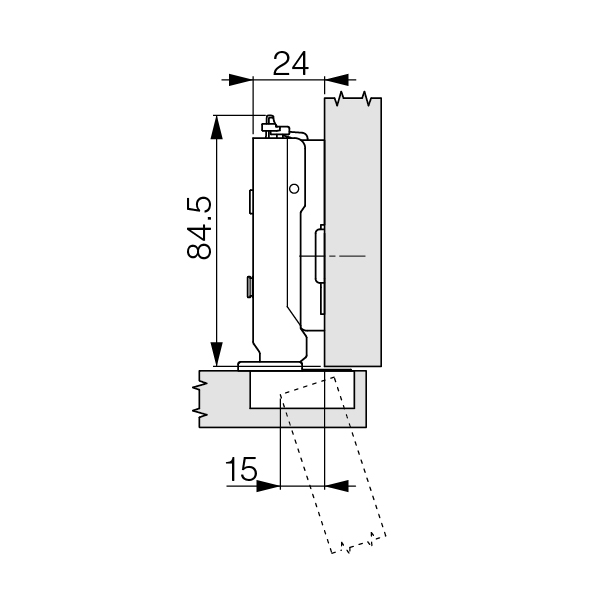

Charnière invisible GRASS® Tiomos 110° Tipmatic plus Click-on, gabarit de perçage 45 / 9,5
Illustration avec caches protecteurs pour
bras de charnière et boîtier de charnière. A commander séparément.
Charnière invisible GRASS® Tiomos 110° Tipmatic plus Click-on, gabarit de perçage 45 / 9,5
44.010.
Acier nickelé, boîtier à visser, technologie d'amortisseur invisible intégrée dans le bras de charnière, supporte l'ouverture des portes sans poignée, réglage en hauteur ± 2,5 mm, réglage en profondeur + 3 / - 2 mm, réglage latéral ± 2 mm, épaisseur de porte max. 24 mm, sans caches protecteurs, sans plaque de base
- Plaques de base, voir 44.085. à 44.088.
- Limiteur d'ouverture d'angle, voir 44.096.08
- Protection à clipser Tiomos, voir 44.096.21
- Bague d'écartement pour portes fines pour 44.010.32-38, voir 44.096.25
- Éjecteur Tipmatic Plus Pin, voir 48.164.15
- Vis pr panneaux aggloméré TF nickelé 3,5 x 16 mm, voir 69.000.23
- Absorption
- sans
- Angle d'ouverture
- 110°
- Finition
- nickelé
- Gabarit de perçage
- 45 / 9,5
- Gamme de produits
- Tiomos
- Marque
- Grass
- Matériau
- Acier
- Ressort
- Ressort négatif
- Type de montage
- A visser
- Type de produit
- Charnière invisible
Plaque de base GRASS® Tiomos, plaque de montage linéaire 1D à visser
Acier nickelé, fixation 2 points avec vis pour panneaux agglomérés ou avec vis Euro, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, sans vis
Plaque de base GRASS® Tiomos, plaque de montage linéaire 1D à enfoncer
Acier nickelé, fixation 2 points avec chevilles prémontées Ø 10 mm, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée
Plaque de base GRASS® Tiomos, plaque de montage cruciforme 1D à visser
Acier nickelé, fixation 4 points avec vis pour panneaux agglomérés, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, sans vis
Plaque de base GRASS® Tiomos, plaque de montage cruciforme 1D avec vis Euro prémontées
Acier nickelé, fixation 4 points avec vis Euro prémontées, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, les plaques de base avec longueur de vis 10 mm conviennent à une butée jumelle
Plaque de base GRASS® Tiomos Quick, plaque de montage cruciforme 1D avec vis et chevilles prémontées
Acier nickelé, fixation 4 points avec vis et chevilles prémontées Ø 5 mm, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, les plaques de base avec longueur de cheville 7,5 mm conviennent à une butée jumelle
Plaque de base GRASS® Tiomos Quick, plaque de montage cruciforme ECO avec Pan Head eurovis prémontées
Acier nickelé, fixation 3 points avec Pan Head eurovis prémontées, avec réglage en hauteur confortable par le trou ablong
Plaque de base GRASS® Tiomos pour butée spécifique, plaque de montage cruciforme 1D avec vis Euro prémontées
Acier nickelé, fixation 2 points avec vis Euro prémontées, pour butées spécifiques, convient particulièrement aux solutions d'angle, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée
Limiteur d'ouverture d'angle GRASS® Tiomos 85°
acier, pour un montage simple et sans outil, permet d'éviter le battement de la porte sur les faces avant ou les murs en cas de montage d'angle, convient aux charnières invisibles standard
Protection à clipser GRASS® Tiomos
pour un montage simple et sans outil, empêche le décrochage involontaire de charnières d'armoire, convient aux charnières invisibles standard
Bague d'écartement GRASS® pour portes fines, pour charnières Tiomos
permet l'utilisation de charnières standard pour les portes minces, montage facile, empilable sur 2 hauteurs
Éjecteur GRASS® Tipmatic Plus Pin
Plastique RAL7036, gris, pour l'utilisation avec des façades sans poignée avec bande de boîtier Tiomos Tipmatic Plus comme aide mécanique à l'ouverture jusqu'à un angle d'ouverture de 45°, fente frontale de 3,5 mm, montage à l'avant du caisson ou à l'aide d'un adaptateur, ensemble se compose de: éjecteur, plaque adhésive, plaque à visser et vis, sans adaptateur
