Mécanisme d'entrainement GILGEN FD 10-F, protection contre les incendies

13.185.07

Mécanisme d'entrainement GILGEN FD 10-F, protection contre les incendies

13.185.

L'entraînement performant certifié pour la protection contre l'incendie offre un confort au quotidien et, en cas d'urgence, une fermeture coupe-feu résistante, une voie d'évacuation et de secours sûre est également garantie, sans brasrie

Possibilité d'installer des portes à 1 et 2 vantaux ainsi que des sas, fermeture par ressort contrôlée avec l'aide du moteur, butée de fin de course intégrée au mécanisme d'entraînement, fonction de résistance intégrée contre les lourdes charges de vent, un seul mécanisme d'entraînement permet de choisir librement les modes Full Power et Low Energy, Système d'ouverture assistée avec servo-commande
(en option), bornes de connexion permettant le montage d'accessoires (serrures, éléments de sécurité ou de commande, etc.), sorties hors potentiel pour les contacts de surveillance p.ex. aux systèmes pilotes internes via un relais circuit imprimé, mise en service et opération très simples par le biais de l'écran graphique intégré, contrôlé par le TÜV, en conformité avec les normes et exigences en vigueur (p.ex. EN 16005, DIN 18650)

Domaines d'utilisation:
Poids max. du vantail 150 kg
Dimensions de portes à 1 vant. 730 - 1100 mm
Dimensions de portes à 2 vant. 1460 - 2200 mm
Angle d'ouverture max. 105°

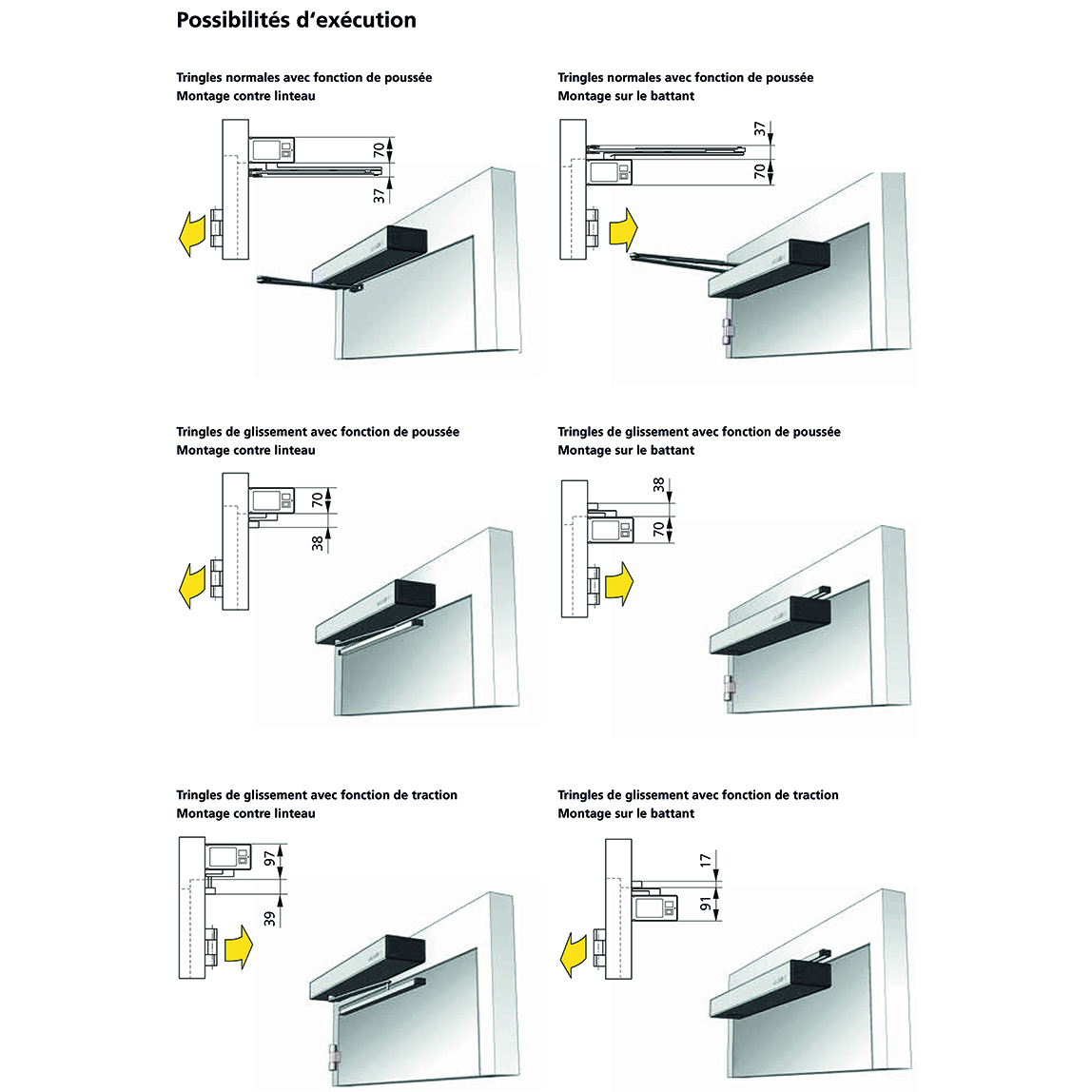

  • Kit de coffrage, voir 13.185.13
  • brasrie normale, voir 13.185.19-20
  • Butée ouverte, voir 13.185.65
  • brasrie coulissante, voir 13.185.33+24
  • Rallonge d'axe, voir 13.185.40-44
  • Plaque de montage pour brasrie, voir 13.185.50
  • Kit de radiocommande, voir 13.185.66
  • D-Bedix uP, voir 13.185.75
  • Impression de relais, voir 13.185.77
  • Clapet d'entraînement, voir 13.185.89
  • Mécanisme d'entraînement de vantail pivotant FD 10-F avec régulation intégrée de la séquence de fermeture sur demande.
Marque
Gilgen
Taille
730 x 70 x 125 mm

Kit de Recouverment GILGEN FD-10, à 2 vantaux

utilisable comme pièce intermédiaire pour un coffrage continu
Contenu de la livraison: Coffrage acier inoxydable/aluminium, profil intermédiaire en aluminium brut et matériel de fixation

Vers le produit

Bras standard GILGEN RS, pour FD-10 / FD-20

bras étroite et robuste avec surface "chromée" et glissière en aluminium, à poussée, avec vis de fixation

Vers le produit

Bras coulissante GILGEN RG, FD-10 / FD-20

bras étroite et robuste avec surface "chromée" et t ringle coulissante en aluminium, en tirant et en poussant, butée ouverte intégrée, avec vis de fixation

Vers le produit

Rallonge d'axe GILGEN RG / RS

Prolongement de l'axe entre l'entraînement et la rampe RG / RS, avec vis

Vers le produit

Plaque de montage GILGEN RS

pour vantaux de portes en bois, pour brass standards RS et brass standards FD 20

Vers le produit

Émetteur à main GILGEN FUNK GFU 2

Émetteur portable supplémentaire pour le set radio, avec pile bouton CR 2032

Vers le produit

Jeu de montage de vantail GILGEN FD-10

pour Opérateur FD 10, montage du moteur sur le battant de porte
Contenu de la livraison: Couvercle latéral, plaque de montage, équerre de raccordement, tuyau ondulé

Vers le produit

Butée d'arrêt position ouverte GILGEN RS

pour montage sur l'entraînement, adapté à la bras standard RS

Vers le produit

Carte C.I. radio GILGEN FD-10

Kit radio FD 20 868 MHz, pour une ouverture de porte sans obstacle
Contenu de la livraison : empreinte radio complète et émetteur portatif 2 canaux

Vers le produit

D-BEDIX GILGEN FD-10 / FD-20

émetteur d'impulsions câblé, pour installation fixe uP, remplace ou complète le programmateur interne, commande des principaux réglages de porte, par ex. impulsion d'ouverture

Vers le produit

Carte C.I. relais GILGEN FD-10, complet

avec 4 contacts de relais libres de potentiel et librement configurables pour, par exemple, signaler l'état de la porte

Vers le produit

Clapet d'entraînement GILGEN MK 90 FD-10 / FD-20

A monter sur le vantail qui se ferme en premier, afin de garantir le contrôle de la séquence de fermeture en mode manuel

Vers le produit

Gâche électrique effeff 118Q, pour mécanisme d'entraînement

Ouvre-porte à courant de travail standard pour mécanisme d'entraînement de vantail pivotant avec loquet à rayon et ressort de loquet faible,

la porte peut être ouverte que lorsque le contact est établi (impulsion), au cours de l'audible de sonnerie pour le fonctionnement CA (fonctionnement continu possible pour DC), plage de réglage 3 mm de FaFix, modèle avec mécanisme de déverrouillage mécanique est pour débloquer le jour, construction symétrique, permutable universel DIN à droite et DIN à gauche, pour montage vertical et horizontal, résistance à la rupture 3750 N,

sans gâche

Vers le produit

Gâche électrique effeff 118EQ, pour mécanisme d'entraînement

Ouvre-porte à courant de travail standard pour mécanisme d'entraînement de vantail pivotant avec loquet à rayon et ressort de loquet faible,

la porte peut être ouverte que lorsque le contact est établi (impulsion), au cours de l'audible de sonnerie pour le fonctionnement CA (fonctionnement continu possible pour DC), plage de réglage 3 mm de FaFix, modèle avec mécanisme de déverrouillage mécanique est pour débloquer le jour, construction symétrique, permutable universel DIN à droite et DIN à gauche, pour montage vertical et horizontal, résistance à la rupture 3750 N,

sans gâche

Vers le produit

Radar détecteur de mouvements

avec détection de direction, contact inverseur, borne à vis enfichable, programmable via la télécommande RegloBeam, hauteur de montage jusqu'à 4 m, possibilités de réglage électronique de la géométrie du champ pour champ large et étroit, avec câble de raccordement de 3m

.

Vers le produit

Interrupteur sans contact CleanSwitch

Interrupteur sans contact pour une activation aisée des accès soumis à des exigences élevées en matière d'hygiène et de design

CleanSwitch permet d'ouvrir les portes sans contact, de manière hygiénique en faisant un geste dans la zone de détection, réglable de 10 à 50 centimètres, la propagation des germes est ainsi évitée, élégant et doté d'un éclairage à LED, CleanSwitch s'intègre aisément dans son environnement, l'interrupteur d'activation est opérationnel en quelques minutes et peut être installé sur les prises encastrées en vente dans le commerce, la face avant est particulièrement résistante et peut être nettoyée avec les désinfectants de surface habituellement utilisés dans les hôpitaux, avec son indice de protection IP65, CleanSwitch peut être utilisé sans aucun souci dans les environnement particulièrement humides

Vers le produit

Capteur de sécurité Flatscan SW

Capteur laser détecteur de sécurisation pour portes battantes automatiques sur charnière et contre-charnière selon 18650 / EN 16005, protection supplémentaire qui couvre la largeur et la hauteur du vantail ainsi que la zone de pincement dans le domaine des charnières (protection des doigts selon le certificat de contrôle technique TÜV et prise en compte des risques restants),

Contenu du kit: câble de raccordement 2,5 m, câble de liaison côté bande et côté opposé à la bande et tuyau ondulé noir 650 mm, classe de protection IP 54, socle de montage + 7 mm

Contenu de la livraison du scanner individuel: câble de raccordement 2,5 m et tuyau ondulé noir 650 mm, classe de protection IP 54, socle de montage + 7 mm

Vers le produit

Commutateur à clé 1 pôle UP antieffraction

préparé pour cylindre KABA 1514-32,5 demi-cylindre incombant au client

Vers le produit

Capteur de sécurité GEZE 3D SW Flatscan

Scanner laser pour la sécurisation de la zone de rotation complète des portes battantes automatiques côté paumelles et côté opposé aux paumelles selon DIN 18650 / EN 16005, la sécurisation du bord de fermeture principal et secondaire est garantie, équipement ultérieur simple et rapide ou combinaison avec Flatscan SW, 4 rideaux laser empêchent que les personnes soient surprises par des mouvements soudains des vantaux de porte, détecte les objets les plus petits comme par ex. les doigts dans les zones dangereuses de la porte battante, dispose d'une sortie séparée (champs virtuels ou rideaux de sécurité) pour l'ouverture sans contact et hygiénique de la porte

Domaines d'application:

- sécurisation de portes battantes automatiques, en particulier pour le côté opposé aux charnières
- Portes intérieures et extérieures
- Utilisation pour des portes larges jusqu'à 1600 mm de largeur de vantail
- Conditions de sol difficiles, par ex. sol réfléchissant, sas de propreté, rails métalliques
- Utilisation pour les portes avec barre d'appui verticale continue

Contenu de la livraison: câble de raccordement 2,5 m et accessoires

Vers le produit

Bouton 7563.UP, en design EDIZIOdue de Feller

Plastique blanc, pour montage encastré dans des prises uP standard, avec contact inverseur, avec symbole de clé, puissance de commutation

250 V CA, 10 A

Vers le produit

Interrupteur à clé BSW

Interrupteur à clé pour l'utilisation, apprêté pour demi-cylindre rond (RZ)

2 contacts de commutation: gauche / droite, contacts à impulsion, 30 V CC, 0,8 A

Contact anti-sabotage: 30 V, 50 mA

Bornes à fiche avec raccords à visser

Dimensions: 88 x 88 mm (taille 1 x 1)

Vers le produit

Interrupteur à clé BSW

Interrupteur à clé pour l'utilisation, apprêté pour demi-cylindre rond (RZ)

2 contacts de commutation: gauche / droite, contacts à impulsion, 30 V DC, 0,8 A

Contact anti-sabotage: 30 V, 50 mA

Bornes à fiche avec raccords à visser

Vers le produit
