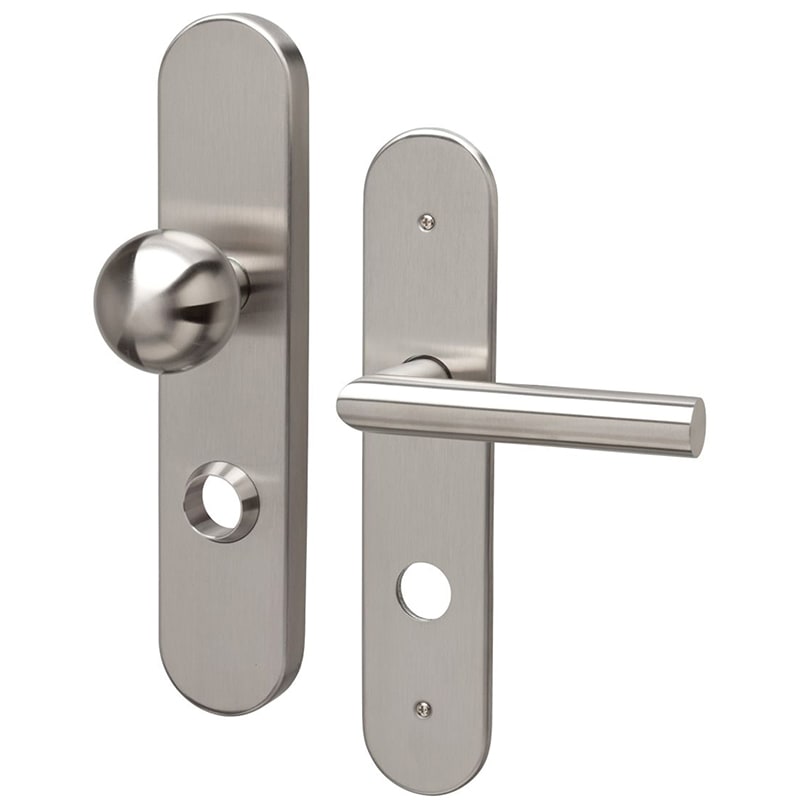

Plaque longue de sécurité MEGA 11-35484-235 ES 2, arrondie, poignée / bouton, classe de securité ES 2 / classe 3

18.760.15-17 avec 18.780.04-26

Plaque longue de sécurité MEGA 11-35484-235 ES 2, arrondie, poignée / bouton, classe de securité ES 2 / classe 3

18.760.

inox mat, rivé tournant sur palier, avec tige 9 x 90 mm et des vis pour épaisseur de bois 50 - 70 mm,

sans plaque de protection

Poignée: Porte de chambre et d'entrée:

Numéro d'usine: 11-35484-235

Dimensions: 130 mm

Ø de collet: 21 mm

Ecartement: 57 mm

Ø de Bouton: 50 mm

Ecartement: 61 mm

Plaques: Porte de chambre et d'entrée:

Plaque extérieure: 53 x 256 x 15 mm

Plaque intérieure: 53 x 256 x 5 mm

Trou de vis supérieur jusqu'au

centre du guidage de poignée: 76 mm

  • Plaque de protection, voir 18.780.
  • La hauteur plaque de protection - 7 mm donne la hauteur de l'insert de protection
Découpe
RZ
Épaisseur de bois
50 - 70 mm
Finition
mat
Fonction
ES2
Gamme de produits
11-35484
Longueur de tige
90 mm
Marque
Mega
Matériau
acier inoxydable
Tige carrée
9 mm

Plaque de protection MEGA 34.055, pour plaque longue de sécurité

Inox mat, avec découpe RZ Ø 22 mm
