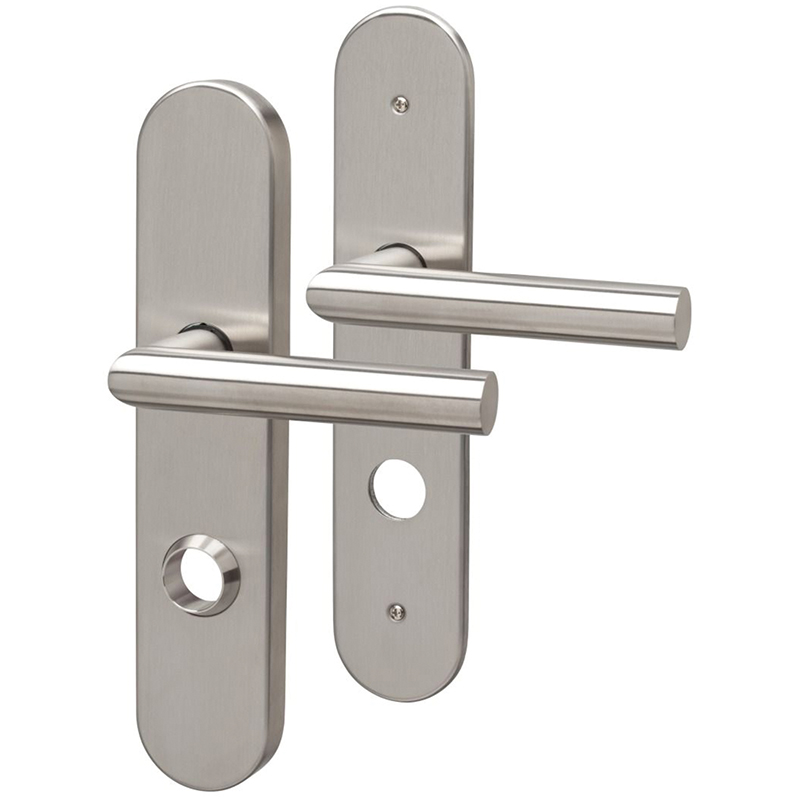

Plaque longue de sécurité MEGA 11-35484-235 ES 2, arrondie, poignée / poignée, classe de securité ES 2 / classe 3

18.760.11-13 avec 18.780.04-26

18.760.

inox mat, rivé tournant sur palier, avec tige 9 x 110 mm et des vis pour épaisseur de bois 50 - 70 mm,

sans plaque de protection

Poignée: Porte de chambre et d'entrée:

Numéro d'usine: 11-35484-235

Dimensions: 130 mm

Ø de collet: 21 mm

Ecartement: 57 mm

Plaques: Porte de chambre et d'entrée:

Plaque extérieure: 53 x 256 x 15 mm

Plaque intérieure: 53 x 256 x 5 mm

Trou de vis supérieur jusqu'au

centre du guidage de poignée: 76 mm

Plaque de protection, voir 18.780.
La hauteur plaque de protection - 7 mm donne la hauteur de l'insert de protection

3 exécutions

	RZ (3)	74 (1) 78 (1) 94 (1)	9 (3)	110 (3)	50 - 70 (3)
18.760.11 \| Pack 1 GA Garniture	RZ	78	9	110	50 - 70
18.760.12 \| Pack 1 GA Garniture	RZ	74	9	110	50 - 70
18.760.13 \| Pack 1 GA Garniture	RZ	94	9	110	50 - 70

Plaque de protection MEGA 34.055, pour plaque longue de sécurité

Inox mat, avec découpe RZ Ø 22 mm
