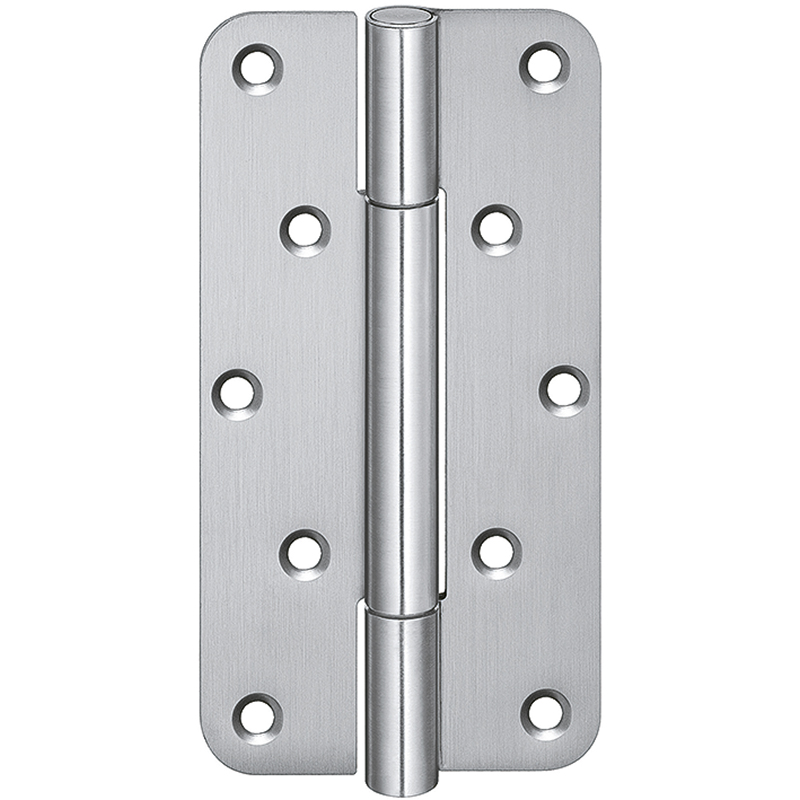

Fiche pour objets SIMONSWERK VARIANT VN 2929 / 160 Planum

10.352.48

prev

next

10.352.

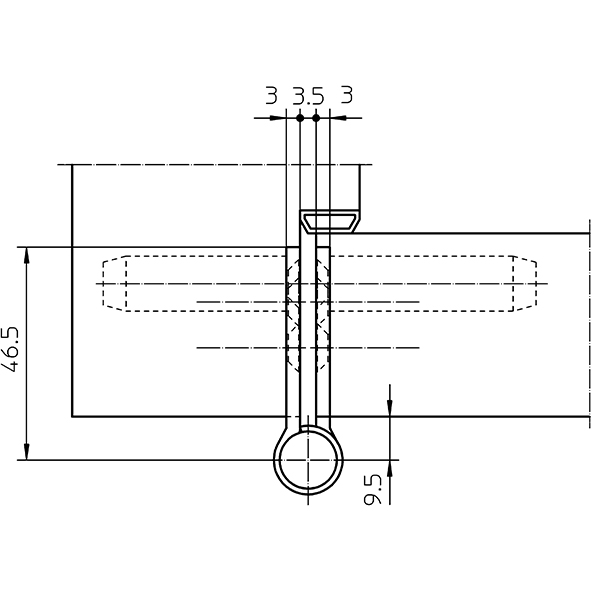

Inox mat, pour portes sans rainure sur huisseries et cadres applique, tige filetée intérieure anti-torsion, paliers lisses axiaux-radiaux cachés, épaisseur du matériau 3 mm, jeu de fixation 3,5 mm, approprié pour l'usage sur le feu et de fumée protection portes selon la norme EN 1634-1,

force portante avec 2 fiches env. 160 kg

Goujons, voir 10.378.53
Vis à tête fraisée Ø 5 x 50 mm, voir 69.010.60
Cadre de fraisage universel, voir 99.150.
Gabarit de fraisage, voir 99.156.
Fraise Ø 24 mm.
La force portante désigne la taille 1000 x 2000 mm avec 2 bandes de porte.

Finition: mat

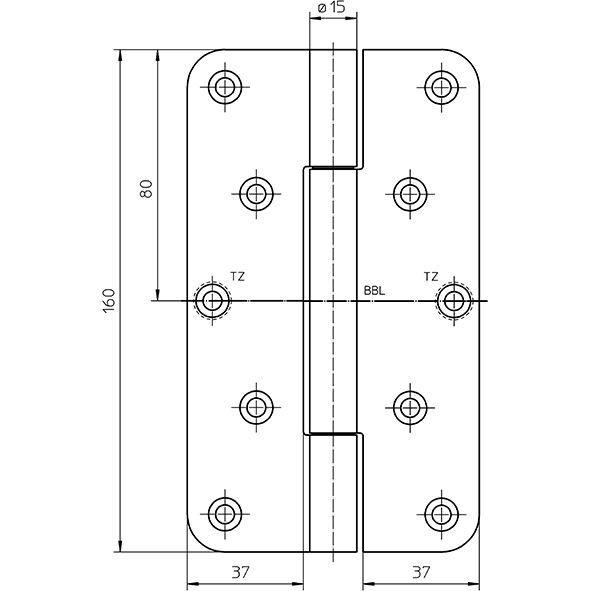

Hauteur de platine: 160 mm
Largeur de platine: 37 mm
Marque: Simonswerk
Matériau: acier inoxydable
Norme de sécurité incendie: vérifié
Numéro d'usine: VN 2929 / 160
Ø de rouleau: 15 mm
Poids du vantail max.: 160 kg
Type de pliage: non plié
Type de produit: Fiche pour objets

1 exécution

	15 (1)	160 (1)	37 (1)	160 (1)	acier inoxydable (1)	mat (1)	VN 2929 / 160 (1)
10.352.48 \| Pack 2 ST Pièce	15	160	37	160	acier inoxydable	mat	VN 2929 / 160
