Fiche pour objets SIMONSWERK VARIANT VN 1939

10.354.26

10.354.

Inox mat, pour portes à rainure sur huisseries et cadres applique, tige filetée intérieure anti-torsion, paliers lisses axiaux-radiaux cachés, sans entretien, épaisseur du matériau 3,5 mm, jeu de fixation 3,5 mm, approprié pour l'usage sur le feu et de fumée protection portes selon la norme EN 1634-1,

force portante, Hauteur de platine 120 mm, avec 2 fiches env. 120 kg,
force portante, Hauteur de platine 160 mm, avec 2 fiches env. 160 kg

Goujons, voir 10.378.53
Vis à tête fraisée Ø 5 x 50 mm, voir 69.010.60
Cadre de fraisage universel, voir 99.150.
Gabarit de fraisage, voir 99.156.
Fraise Ø 24 mm.
La force portante désigne la taille 1000 x 2000 mm avec 2 bandes de porte.

Finition: mat
Largeur de platine: 24 mm
Marque: Simonswerk
Matériau: acier inoxydable
Modèle: Variant VN
Norme de sécurité incendie: vérifié
Type de pliage: plié
Type de produit: Fiche pour objets

2 exécutions

	20 (1) 22,5 (1)	120 (1) 160 (1)	24 (2)	120 (1) 160 (1)	Variant VN (2)	acier inoxydable (2)	mat (2)	VN 1939 / 120 (1) VN 1939 / 160 (1)

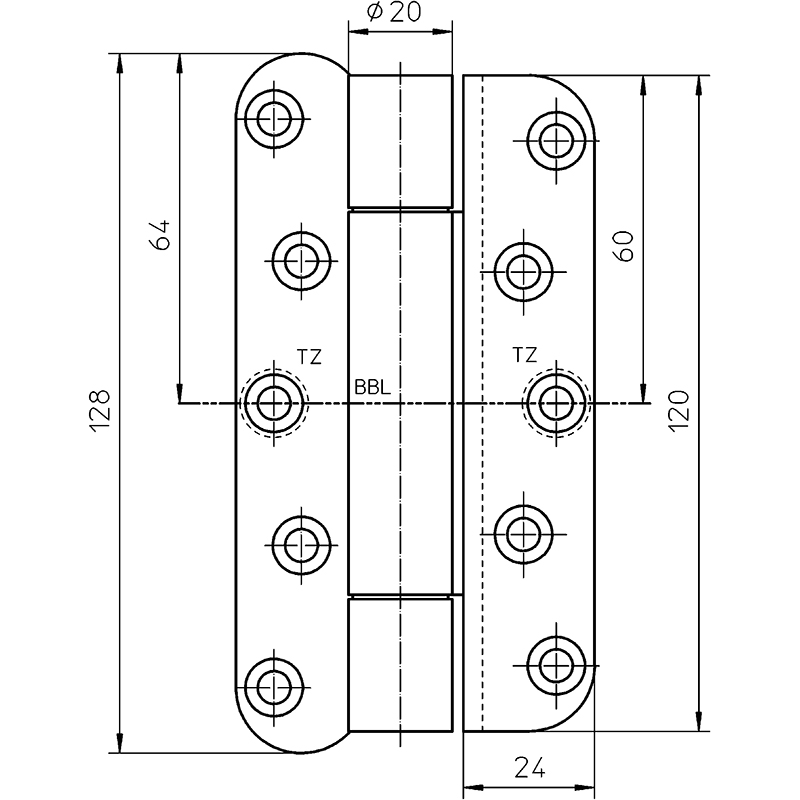

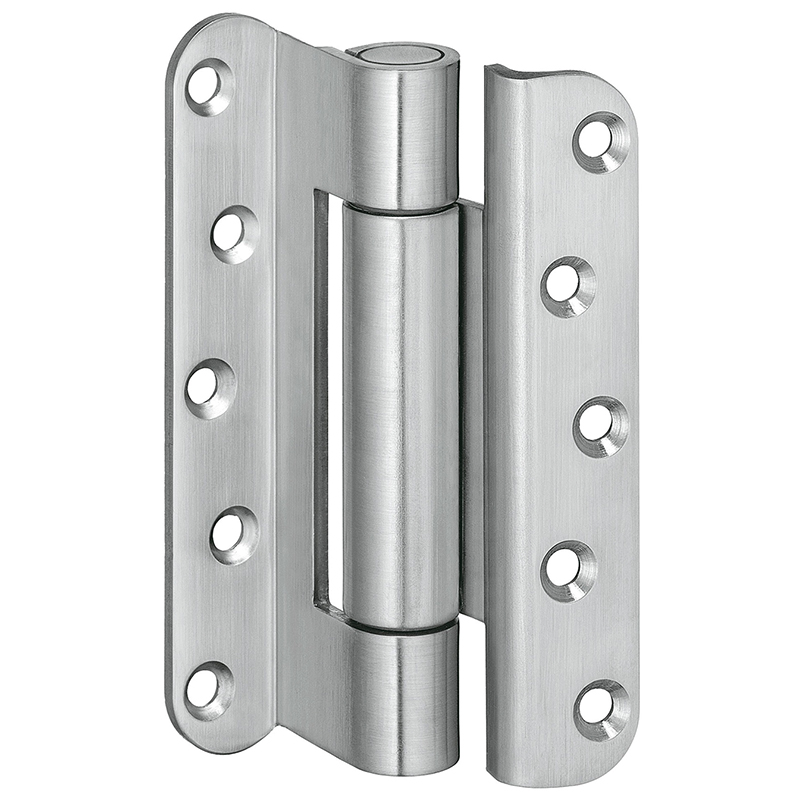

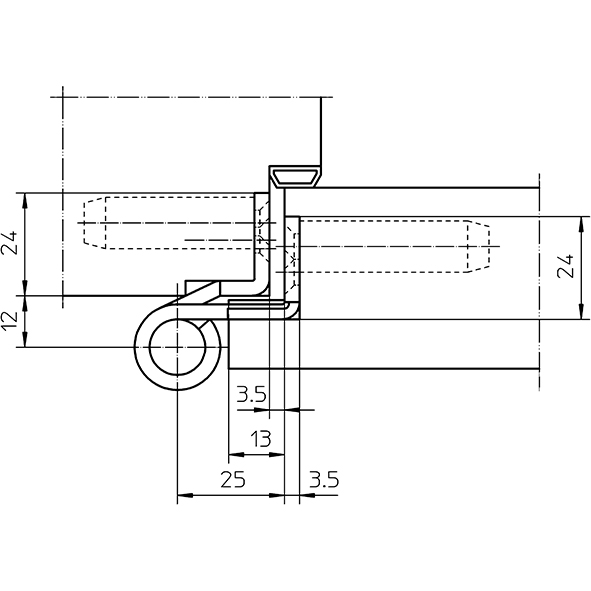

10.354.26 \| Pack 2 ST Pièce	20	120	24	120	Variant VN	acier inoxydable	mat	VN 1939 / 120

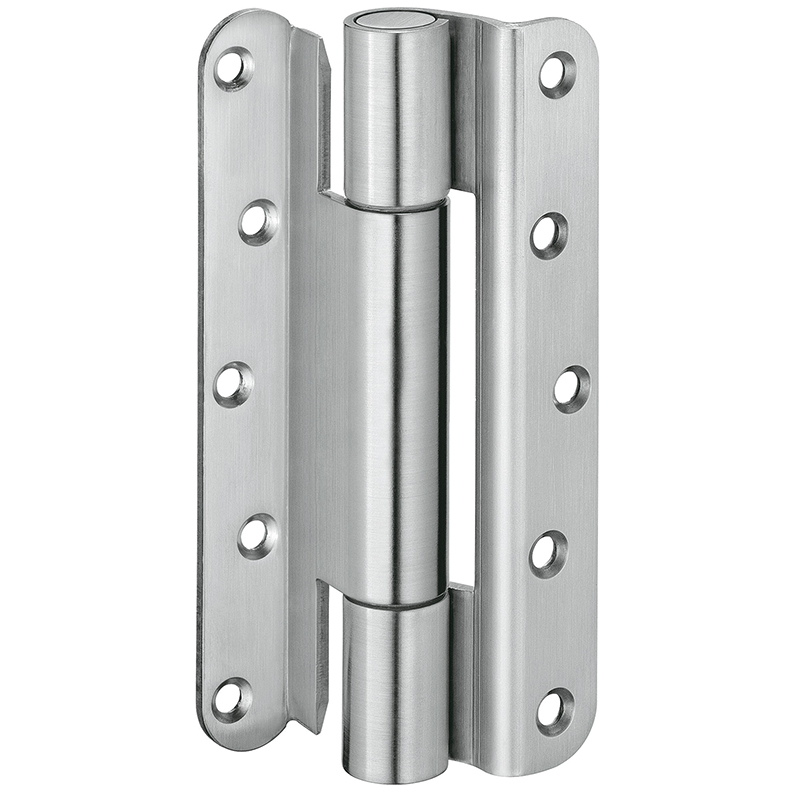

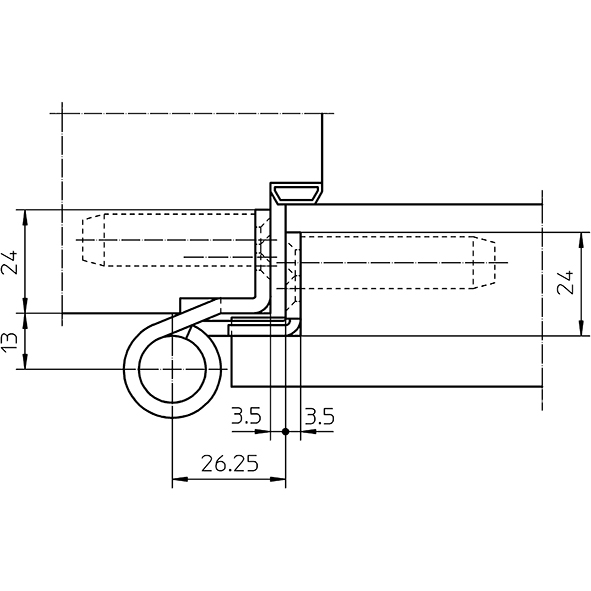

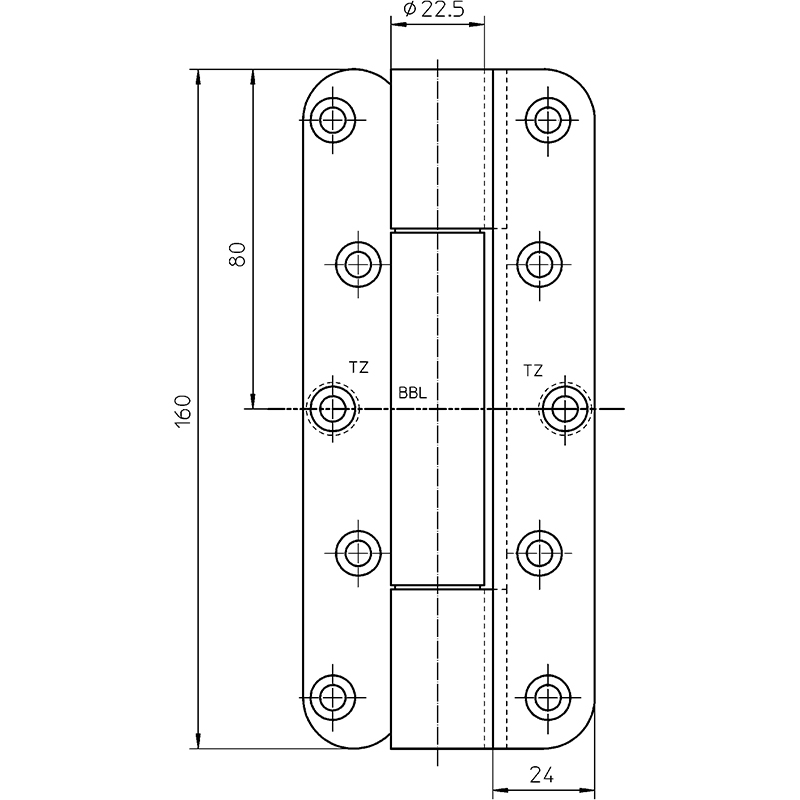

10.354.28 \| Pack 2 ST Pièce	22,5	160	24	160	Variant VN	acier inoxydable	mat	VN 1939 / 160
