Fiche pour objets SIMONSWERK VARIANT VN 5959

10.356.26

prev

next

10.356.

Inox mat, pour portes affleurantes à rainure sur huisseries et cadres applique, tige filetée intérieure, anti-torsion, paliers lisses axiaux-radiaux cachés sans entretien, épaisseur du matériau 3,5 mm, jeu de fixation 3,5 mm, approprié pour l'usage sur le feu et de fumée protection portes selon la norme EN 1634-1,

force portante, Hauteur de platine 120 mm, avec 2 fiches env. 100 kg,
force portante, Hauteur de platine 160 mm, avec 2 fiches env. 120 kg

Goujons, voir 10.378.53
Vis à tête fraisée Ø 5 x 50 mm, voir 69.010.60
Cadre de fraisage universel, voir 99.150.
Gabarit de fraisage, voir 99.156.
Fraise Ø 24 mm.
La force portante désigne la taille 1000 x 2000 mm avec 2 bandes de porte.

Marque: Simonswerk
Type de produit: Fiche pour objets
Type de pliage: plié
Norme de sécurité incendie: vérifié
Largeur de platine: 24 mm
Modèle: Variant VN
Matériau: acier inoxydable
Finition: mat

2 exécutions

	20 (1) 22,5 (1)	120 (1) 160 (1)	24 (2)	100 (1) 160 (1)	Variant VN (2)	acier inoxydable (2)	mat (2)	VN 5959 / 120 (1) VN 5959 / 160 (1)

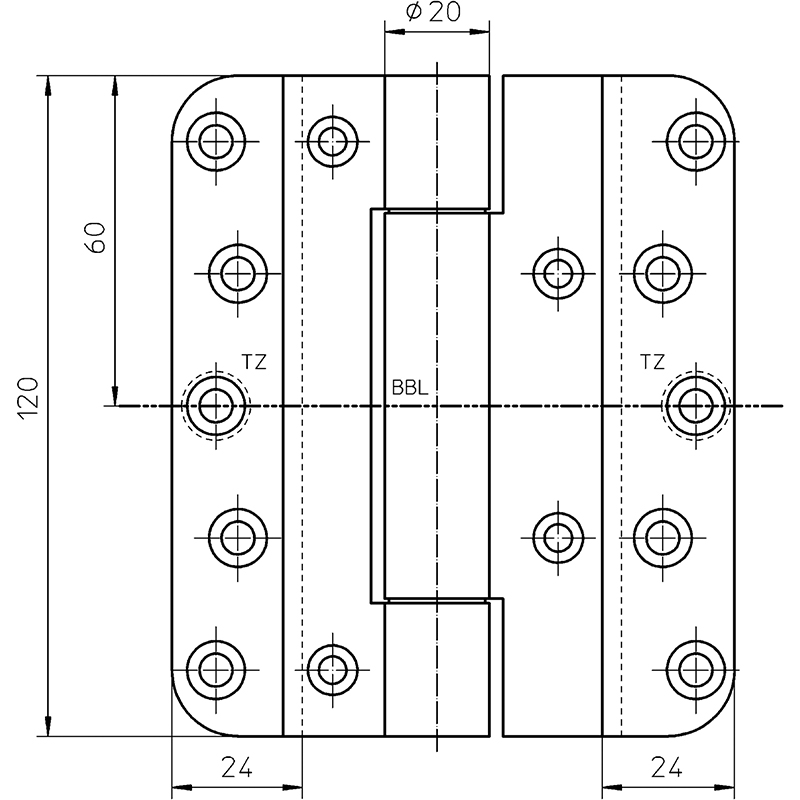

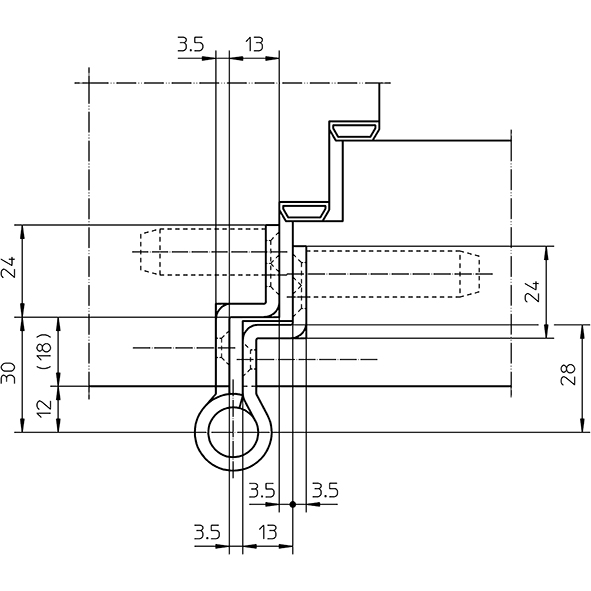

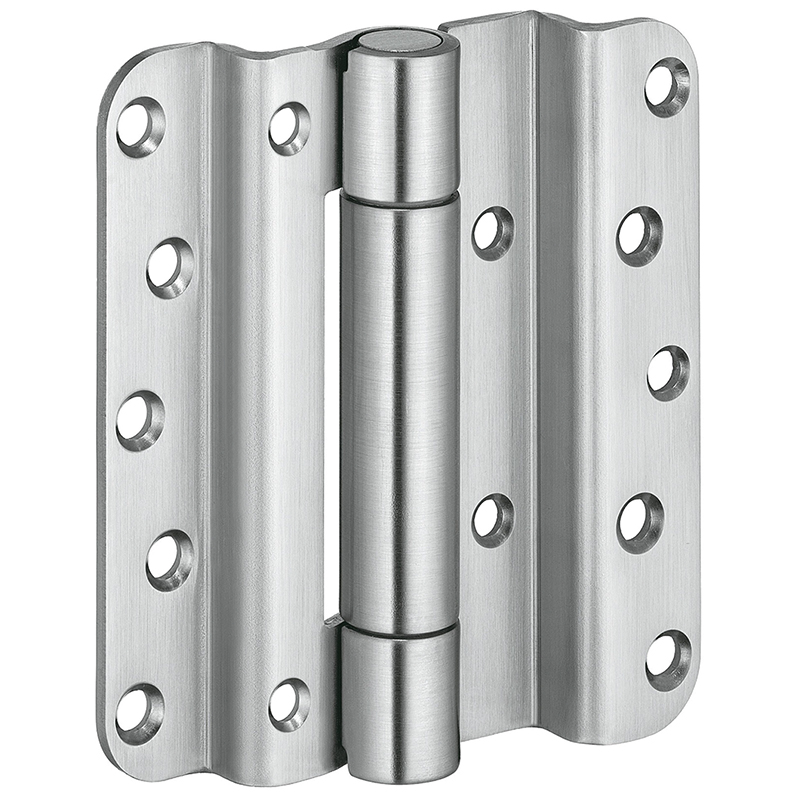

10.356.26 Pièce	20	120	24	100	Variant VN	acier inoxydable	mat	VN 5959 / 120

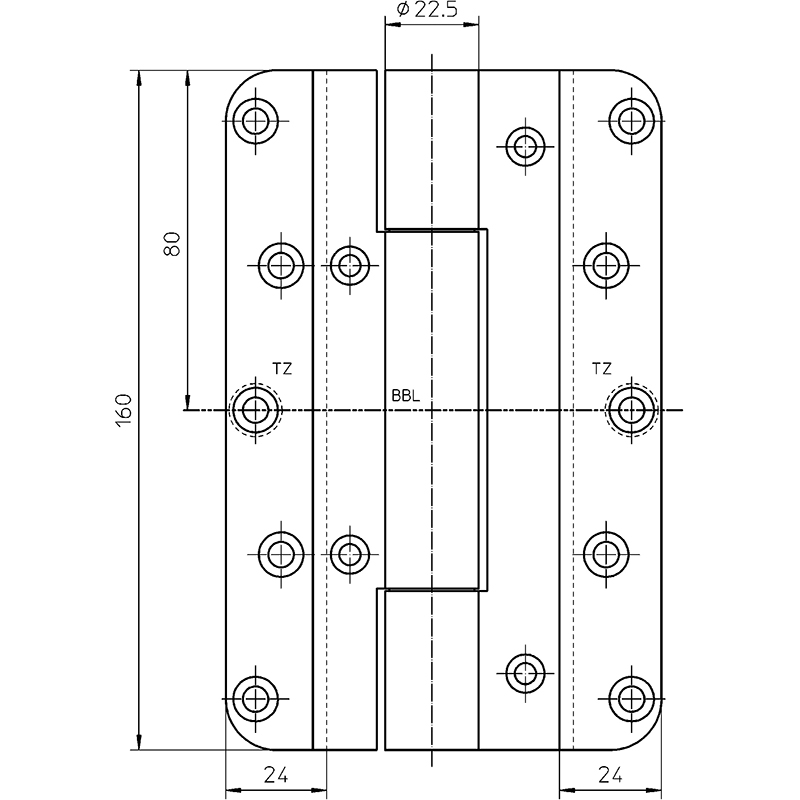

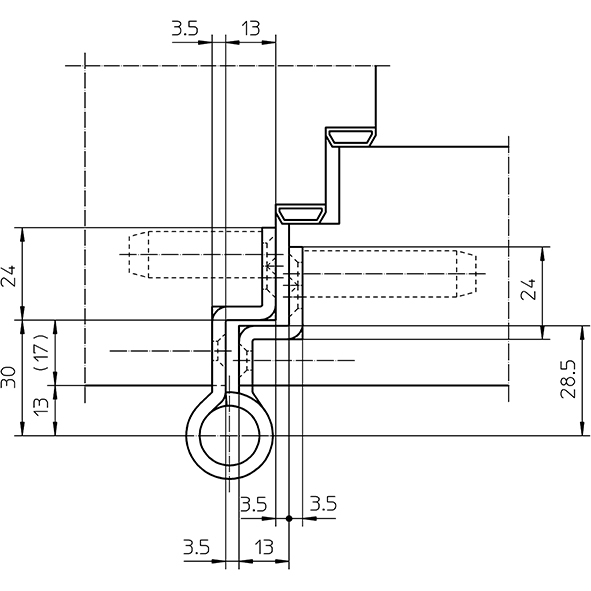

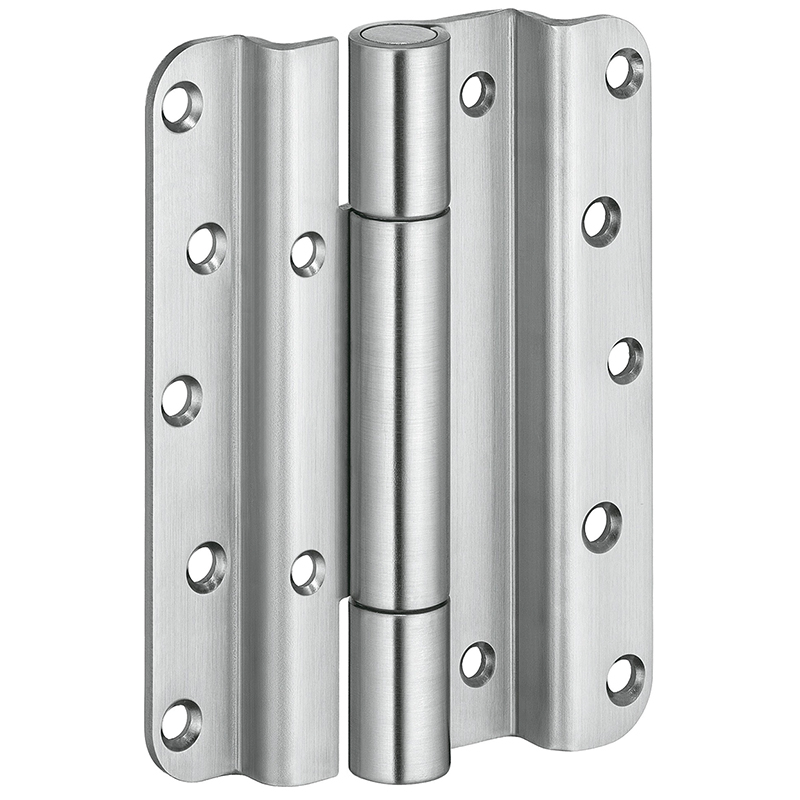

10.356.28 Pièce	22,5	160	24	160	Variant VN	acier inoxydable	mat	VN 5959 / 160
