Home Techniques de portesTechniques des issues de secours / Ouvre...Verrouillages multipoints anti-paniqueVerrouillage multipoints anti-panique MS...

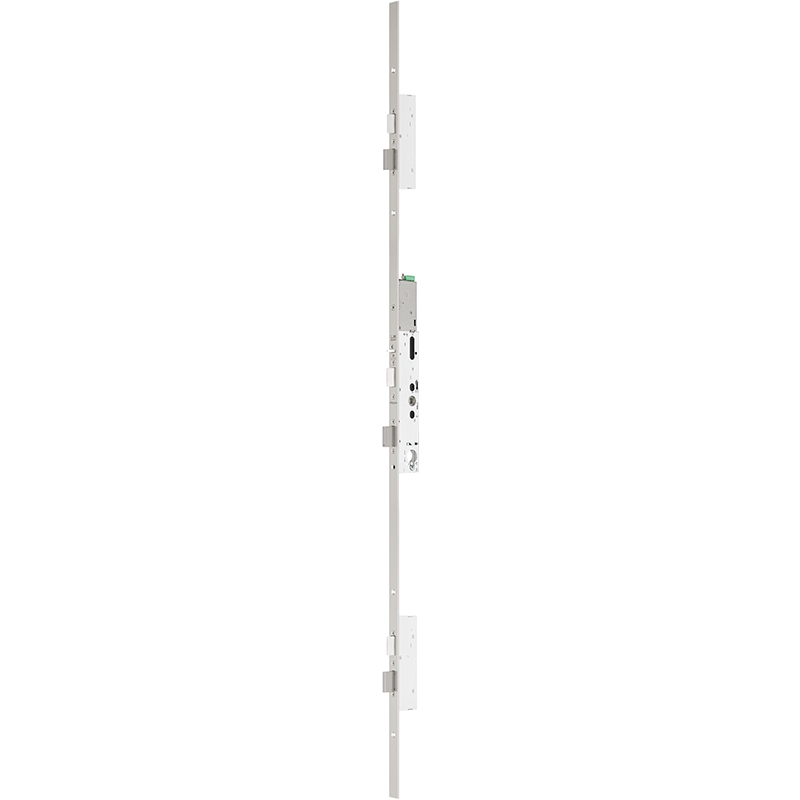

Verrouillage multipoints anti-panique MSL 25544PE-SV-ZF mFlipLock drive, 2 vantaux

17.726. / 17.727., figure = DIN gauche

17.726.

Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure, d'une barre anti-panique standard ou d'une barre anti-panique de poussée. Un tel actionnement entraîne le rappel des 3 pênes longs ainsi que la libération des 3 becs de cane pivotants (fonction anti-panique). L'extérieur est équipé d'un bouton ou d'une barre de manœuvre. La porte peut être ouverte de l'extérieur via une impulsion électrique, une empreinte digitale, un bouton, un badge ou une horloge ou encore avec la clé par l'intermédiaire du levier. Lorsque la porte est verrouillée, une ouverture d'urgence de l'extérieur est à tout moment possible via le cylindre de fermeture. Lorsque l'on ferme la porte, la serrure verrouille automatiquement (autoverrouillage). Uniquement disponible en combinaison avec un verrouillage de vantail fixe anti-panique. Celui-ci permet toujours d'ouvrir la porte par l'actionnement de la garniture anti-panique ou de la barre anti-panique de poussée, même lorsque la serrure du vantail de service est verrouillée (fonction anti-panique). Verrouillage automatique lors de la fermeture de la porte par déclenchement du verrou de commutation.

Exécution:

Fonction anti-panique E, motorisée, 2 vantaux, hauteur de têtière 1950 mm

Domaine d'utilisation:

- Pour portes anti-panique totale à deux vantaux
- Portes d'entrée, portes palières, bâtiments publics
- En kit avec composants électriques pour contrôle d'accès (par ex. batch, bouton, système biométrique)
- Zone intérieure de maison en combinaison avec des composants d'accès

Normes:

- Homologation selon EN 179
- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3, uniquement avec commande d'évaluation AWS
- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5
- Possibilité d'atteindre une protection anti-effraction jusqu'à la catégorie RC3 sur des systèmes de porte appropriés.

Remarque:

- Compatible avec cylindre à bouton et cylindre débrayable

- Non-compatible avec des contacts de fond de pêne

- Tension de service: 11 - 27 VDC
- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc
- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS

Câble de raccordement, voir 17.273.91-92
Verrouillage anti-panique du vantail dormant, voir 17.278.
Gâche, voir 17.279.
Bloc d'alimentation voir 17.328.
Pour Module tampon d'urgence, voir 17.365.92
Câble de raccordement, voir 17.561.75+76
Gela Plug&Play, voir 17.564.38
Gela Plug&Play Keypad, voir 17.572.23+28
Pour Unité de contrôle, voir 99.047.01
Accessoires pour verrouillage par le bas, voir 17.223.07-35
Accessoires pour verrouillage par le haut, voir 17.223.57-88
D'autres exécutions sur demande.
Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90

Avancement du pêne: 20 mm
Classe de résistance: ES2 / RC3
Fonction: motorisé
Fonction d'évacuation: E
Fonction panique: SN EN 179 / 1125
Fonctionnement: Fonctionnement par une clé
Fouillot: 9
Longueur de têtière: 1950 mm
Marque: MSL
Matériau: acier inoxydable, acier
Norme de sécurité incendie: vérifié
Surface de la têtière: acier inoxydable mat
Surveillance: non
Système: mFlipLock drive
Tension de service: 12, 24 ± volts
Tours: 1 tour
Type de produit: Verrouillage multipoints anti-panique
Verrouillage: Auto-verrouillage

20 exécutions

	PZ à levier (10) RZ à levier (10)	DIN droite (10) DIN gauche (10)	92 (10) 94 (10)	35 (8) 60 (4) 70 (4) 80 (4)	20 (12) 24 (8)	angulaire (16) U (4)	E (20)	9 (20)	3 (16) 6 (4)	1950 (20)	1 vantail (4) 2 vantaux (16)	SN EN 179 / 1125 (20)	Auto-verrouillage (20)	vérifié (20)	ES2 / RC3 (20)	Bois (12) Cadre de tube (8)	Fonctionnement par une clé (20)	non (20)	12, 24 ± (20)	1 tour (20)	20 (20)	acier inoxydable, acier (20)	acier inoxydable mat (20)	14407303 (1) 14407304 (1) 14407319 (1) 14407320 (1) 14407367 (1) 14407368 (1) 14407383 (1) 14407384 (1) 14407405 (1) 14407406 (1) 14407407 (1) 14407408 (1) 14407409 (1) 14407410 (1) 14407421 (1) 14407422 (1) 14407423 (1) 14407424 (1) 14407425 (1) 14407426 (1)	mFlipLock drive (20)	motorisé (20)
17.726.46 \| Pack ST Pièce	RZ à levier	DIN droite	94	60	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407405	mFlipLock drive	motorisé
17.726.47 \| Pack ST Pièce	RZ à levier	DIN droite	94	70	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407407	mFlipLock drive	motorisé
17.726.48 \| Pack ST Pièce	RZ à levier	DIN droite	94	80	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407409	mFlipLock drive	motorisé
17.726.56 \| Pack ST Pièce	RZ à levier	DIN gauche	94	60	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407406	mFlipLock drive	motorisé
17.726.57 \| Pack ST Pièce	RZ à levier	DIN gauche	94	70	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407408	mFlipLock drive	motorisé
17.726.58 \| Pack ST Pièce	RZ à levier	DIN gauche	94	80	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407410	mFlipLock drive	motorisé
17.726.63 \| Pack ST Pièce	RZ à levier	DIN droite	94	35	24	angulaire	E	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407367	mFlipLock drive	motorisé
17.726.73 \| Pack ST Pièce	RZ à levier	DIN gauche	94	35	24	angulaire	E	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407368	mFlipLock drive	motorisé
17.726.83 \| Pack ST Pièce	RZ à levier	DIN droite	94	35	24	U	E	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407303	mFlipLock drive	motorisé
17.726.93 \| Pack ST Pièce	RZ à levier	DIN gauche	94	35	24	U	E	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407304	mFlipLock drive	motorisé
17.727.46 \| Pack ST Pièce	PZ à levier	DIN droite	92	60	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407421	mFlipLock drive	motorisé
17.727.47 \| Pack ST Pièce	PZ à levier	DIN droite	92	70	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407423	mFlipLock drive	motorisé
17.727.48 \| Pack ST Pièce	PZ à levier	DIN droite	92	80	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407425	mFlipLock drive	motorisé
17.727.56 \| Pack ST Pièce	PZ à levier	DIN gauche	92	60	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407422	mFlipLock drive	motorisé
17.727.57 \| Pack ST Pièce	PZ à levier	DIN gauche	92	70	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407424	mFlipLock drive	motorisé
17.727.58 \| Pack ST Pièce	PZ à levier	DIN gauche	92	80	20	angulaire	E	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407426	mFlipLock drive	motorisé
17.727.63 \| Pack ST Pièce	PZ à levier	DIN droite	92	35	24	angulaire	E	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407383	mFlipLock drive	motorisé
17.727.73 \| Pack ST Pièce	PZ à levier	DIN gauche	92	35	24	angulaire	E	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407384	mFlipLock drive	motorisé
17.727.83 \| Pack ST Pièce	PZ à levier	DIN droite	92	35	24	U	E	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407319	mFlipLock drive	motorisé
17.727.93 \| Pack ST Pièce	PZ à levier	DIN gauche	92	35	24	U	E	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par une clé	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14407320	mFlipLock drive	motorisé

Passage de câble GELA plug&play avec seau double, prêt à brancher, pour serrure MSL FlipLock drive / e-drive

Passage de câble complet avec seau double avec bloc d'alimentation intégré, prêt à être branché pour le fonctionnement avec verrouillage multipoint Schloss MSL FlipLock drive / e-drive, installation simple plug&play, pour la commande externe, côtécadre, via la domotique, l'interphone etc.,

Set comprenant: Passage de câble avec bloc d'alimentation intégré, jeu de montage bois, avec câble de raccordement 3 m

Vers le produit

Set de Keypad GELA plug&play, avec seau à simple, pour serrure MSL FlipLock drive / e-drive

Système d'accès complet avec clavier pour l'utilisation avec verrouillage multipoint MSL FlipLock drive / e-drive, installation plug&play des plus aisées, capacité de sauvegarde pour jusqu'à 99 différents codes allant de 4 à 8 chiffres, utilisation des plus simples et gestion centrale directement par le clavier à code,

Set comprenant:

- Clavier ekey home avec élément décoratif anthracite,

- Passage de câble avec bloc d'alimentation et unité de commande ekey SE micro,

- Câble adaptateur Y ekey micro MSL FlipLock drive / e-drive KÜS,

- Câble A,

- Schéma de branchement

Vers le produit

Set de Keypad GELA plug&play, avec seau à double, pour serrure MSL FlipLock drive / e-drive

Set comprenant:

- Clavier ekey home avec élément décoratif anthracite,

- Passage de câble avec bloc d'alimentation et unité de commande ekey SE micro,

- Câble adaptateur Y ekey micro MSL FlipLock drive / e-drive KÜS,

- Câble A,

- Kit de montage bois,

- Schéma de branchement

Vers le produit

Set de biométrie GELA plug&play dLine, seau simple, à verrouillages multipoints 24V DC

Système d'accès biométrique complet pour l'utilisation avec verrouillages multipoints G-U-Secury Automatic, GLUTZ Mint, MSL FlipLock, KFV Genius, installation plug&play des plus aisées, utilisation des plus simples et gestion centrale directement avec l'application ekey bionyx app, sans câble de serrure
set comprenant:
- 1 x Passage de câble KFV dissimulé à 180°, avec connexion à fiche intégrée
- 1 x Bloc d'alimentation intégré au châssis KFV, extrémité plate arrondie
- 1 x Élément de décoration ekey dLine TB, acier inoxydable gris
- 1 x Lecteur d'empreinte digitale ekey dLine
- 1 x Contrôleur ekey dLine, 1 Relais, 1 entrée
- 1 x Plaque de montage du contrôleur ekey dLine, 20 mm, arrondi
- 1 x Câble contrôleur FP ekey dLine, longueur = 3000 mm
- 1 x Instructions de montage et de raccordement, pour le kit d'accès "GELA plug&play dLine"
- 1 x Connecteur, 8 rectangulaire, boîtier femelle, naturel 0.079" 2.00 mm
- 1 x Contact femelle étain, serti 22-26 AWG

Vers le produit

Set de biométrie GELA plug&play dLine, seau à double, à verrouillages multipoints 24V DC

Système d'accès biométrique complet pour l'utilisation avec verrouillages multipoints G-U-Secury Automatic, GLUTZ Mint, MSL FlipLock, KFV Genius, installation plug&play des plus aisées, utilisation des plus simples et gestion centrale directement avec l'application ekey bionyx app, sans câble de serrure
set comprenant:
- 1 x Passage de câble KFV dissimulé à 180°, avec connexion à fiche intégrée
- 1 x Bloc d'alimentation intégré au châssis KFV, extrémité plate arrondie
- 1 x Élément de décoration ekey dLine TB, acier inoxydable gris
- 1 x Lecteur d'empreinte digitale ekey dLine
- 1 x Contrôleur ekey dLine, 1 Relais, 1 entrée
- 1 x Plaque de montage du contrôleur ekey dLine, 20 mm, arrondi
- 1 x Câble contrôleur FP ekey dLine, longueur = 3000 mm
- 1 x Instructions de montage et de raccordement, pour le kit d'accès "GELA plug&play dLine"
- 1 x Kit de montage GU pour bois
- 1 x Seau en acier pour transition de câble double seau pour système d'accès
- 1 x Connecteur, 8 rectangulaire, boîtier femelle, naturel 0.079" 2.00 mm
- 1 x Contact femelle étain, serti 22-26 AWG

Vers le produit

Set de biométrie GELA plug&play dLine, seau simple, à verrouillages multipoints 24V DC et poignées de lecture digitale

Système d'accès biométrique complet pour l'utilisation avec verrouillages multipoints G-U-Secury Automatic, GLUTZ Mint, MSL FlipLock, KFV Genius et poignées de lecture digitale, installation plug&play des plus aisées, utilisation des plus simples et gestion centrale directement avec l'application ekey bionyx app, sans câble de serrure
set comprenant:
- 1 x Passage de câble KFV dissimulé à 180°, avec connexion à fiche intégrée
- 1 x Bloc d'alimentation intégré au châssis KFV, extrémité plate arrondie
- 1 x Élément de décoration ekey dLine TG, acier inoxydable gris
- 1 x Lecteur d'empreinte digitale ekey dLine
- 1 x Contrôleur ekey dLine, 1 Relais, 1 entrée
- 1 x Plaque de montage du contrôleur ekey dLine, 20 mm, arrondi
- 1 x Câble contrôleur FP ekey dLine, longueur = 600 mm, côté-FP
- 1 x Instructions de montage et de raccordement, pour le kit d'accès "GELA plug&play dLine"
- 1 x Connecteur, 8 rectangulaire, boîtier femelle, naturel 0.079" 2.00 mm
- 1 x Contact femelle étain, serti 22-26 AWG
- 1 x Câble contrôleur FP ekey dLine, longueur = 3000 mm, côté-CON

Vers le produit

Set de biométrie GELA plug&play dLine, seau à double, à verrouillages multipoints 24V DC et poignées de lecture digitale

Système d'accès biométrique complet pour l'utilisation avec verrouillages multipoints G-U-Secury Automatic, GLUTZ Mint, MSL FlipLock, KFV Genius et poignées de lecture digitale, installation plug&play des plus aisées, utilisation des plus simples et gestion centrale directement avec l'application ekey bionyx app, sans câble de serrure
set comprenant:
- 1 x Passage de câble KFV dissimulé à 180°, avec connexion à fiche intégrée
- 1 x Kit de montage GU pour bois
- 1 x Élément de décoration ekey dLine TG, acier inoxydable gris
- 1 x Lecteur d'empreinte digitale ekey dLine
- 1 x Contrôleur ekey dLine, 1 Relais, 1 entrée
- 1 x Plaque de montage du contrôleur ekey dLine, 20 mm, arrondi
- 1 x Instructions de montage et de raccordement, pour le kit d'accès "GELA plug&play dLine"
- 1 x Câble contrôleur FP ekey dLine, longueur = 600 mm, côté-FP
- 1 x Seau en acier pour transition de câble double seau pour système d'accès
- 1 x Bloc d'alimentation intégré au châssis KFV, extrémité plate arrondie
- 1 x Connecteur, 8 rectangulaire, boîtier femelle, naturel 0.079" 2.00 mm
- 1 x Contact femelle étain, serti 22-26 AWG
- 1 x Câble contrôleur FP ekey dLine, longueur = 3000 mm, côté-CON

Vers le produit

Set de biométrie GELA plug&play HOPPE, pour les verrouillages multipoints 24V DC et les poignées à lecteur d'empreinte digitale

système d'accès biométrique complet pour une utilisation avec des serrures multipoints G-U-Secury Automatic, GLUTZ Mint, MSL FlipLock, KFV Genius et des poignées à reconnaissance digitale, installation plug&play très simple, utilisation très facile et gestion centralisée via l'application ekey bionyx, sans câble de serrure

set comprenant:
- 1 x passage de câble KFV dissimulé à 180°, avec connecteur intégré
- 1 x Bloc d'alimentation intégré au cadre KFV, têtière plate arrondie 320 x 20 x 35 mm
- 1 x Plaque de montage du contrôleur ekey dLine, 20 mm, arrondie
- 1 x Instructions de montage et de raccordement, pour kit d'accès "GELA plug&play dLine".
- 1 x connecteur, 8 rectangulaires, boîtier femelle, naturel 0,079" 2,00 mm
- 8 x contact de socle étain, 22-26 AWG Crimp

Vers le produit

Set de biométrie GELA plug&play HOPPE, seau à double, à verrouillages multipoints 24V DC et poignées de lecture digitale

set comprenant:
- 1 x passage de câble KFV dissimulé 180°, avec connecteur intégré
- 2 x kit de montage bois
- 1 x plaque de montage du contrôleur ekey dLine, 20 mm, arrondie
- 1 x Instructions de montage et de raccordement, pour le kit d'accès "GELA plug&play dLine".
- 1 x bac en acier pour passage de câble double bac pour système d'accès GELA plug&play
- 1 x Bloc d'alimentation intégré au cadre KFV, têtière plate arrondie 320 x 20 x 35 mm
- 1 x connecteur, 8 rectangulaires, boîtier femelle, naturel 0,079" 2,00 mm
- 8 x contact de socle étain, 22-26 AWG Crimp

Vers le produit

Set de biométrie GELA plug&play dLine, seau à double, maçonnerie, à verrouillages multipoints 24V DC

Système d'accès biométrique complet pour l'utilisation avec verrouillages multipoints G-U-Secury Automatic, GLUTZ Mint, MSL FlipLock, KFV Genius, pour montage d'empreintes digitales sur maçonnerie, installation plug&play des plus aisées, utilisation des plus simples et gestion centrale directement avec l'application ekey bionyx app, sans boîtier d'empreintes digitales pour montage en saillie, sans câble de serrure

set comprenant:
- 1 x Passage de câble KFV dissimulé à 180°, avec connexion à fiche intégrée
- 1 x Bloc d'alimentation intégré au châssis KFV, extrémité plate arrondie 320 x 20 x 35 mm
- 1 x Lecteur d'empreinte digitale ekey dLine
- 1 x Contrôleur ekey dLine, 1 Relais, 1 entrée
- 1 x Plaque de montage du contrôleur ekey dLine, 20 mm, arrondi
- 1 x Câble contrôleur FP ekey dLine, longueur = 4000 mm
- 1 x Instructions de montage et de raccordement, pour le kit d'accès "GELA plug&play dLine"
- 1 x Kit de montage GU pour bois
- 1 x Seau en acier pour transition de câble double seau pour système d'accès
- 1 x Connecteur, 8 rectangulaire, boîtier femelle, naturel 0.079" 2,00 mm
- 1 x Contact femelle étain, serti 22-26 AWG

Vers le produit

Câble de verrouillage pour MSL sFliplock / mFliplock drive & e-Drive

adapté à set de biométrie GELA plug&play dLine et Hoppe

Vers le produit
