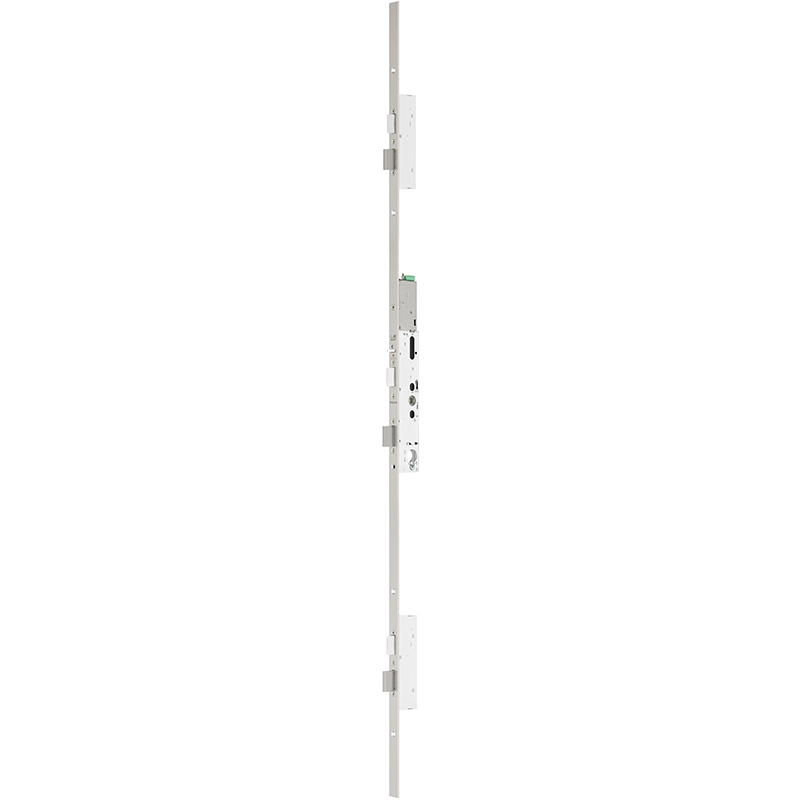

Verrouillage multipoints anti-panique MSL 25574PE-SV, mFlipLock access, 1 vantail

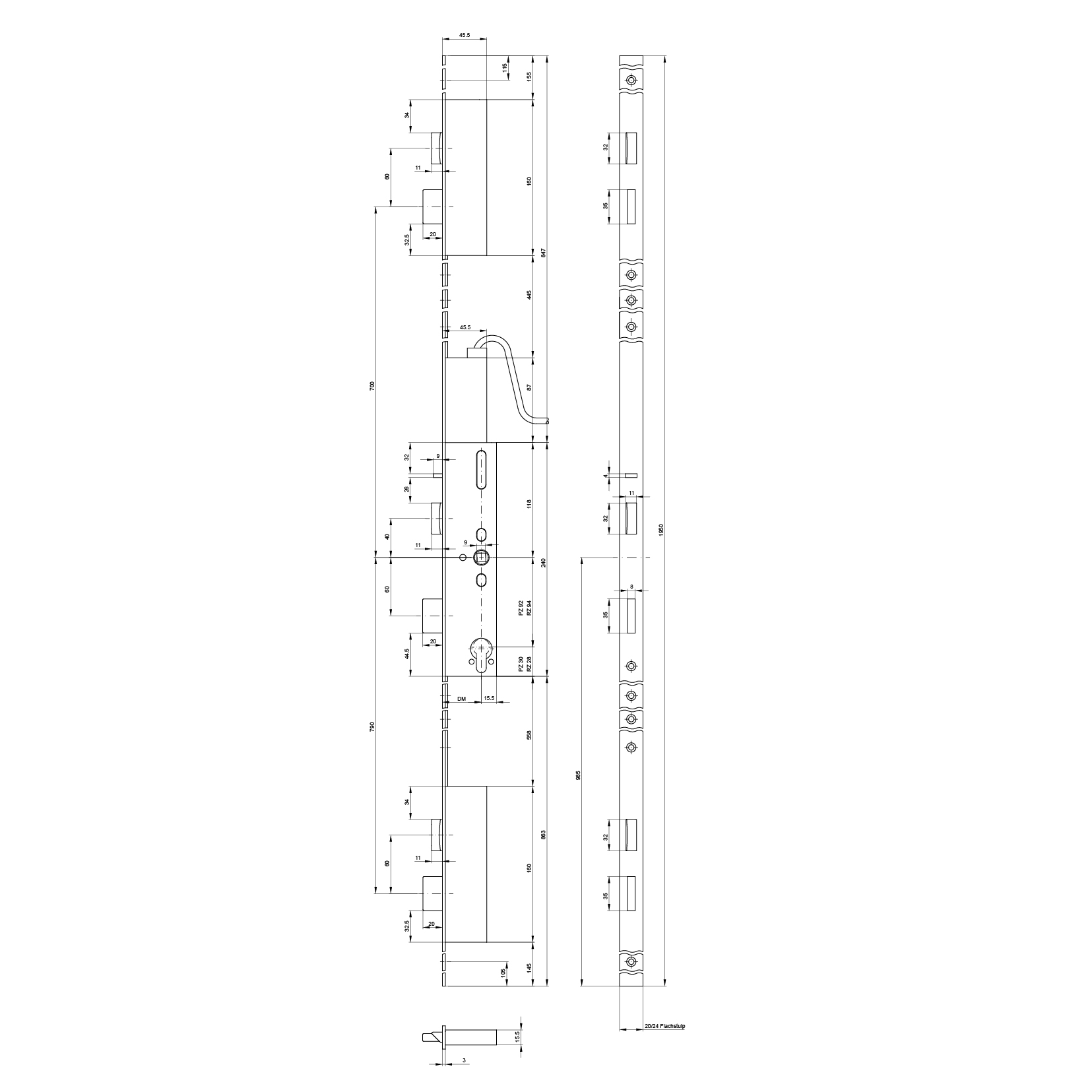

17.728. / 17.729., figure = DIN gauche
Verrouillage multipoints anti-panique MSL 25574PE-SV, mFlipLock access, 1 vantail
17.728.
Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure, d'une barre anti-panique standard ou d'une barre anti-panique de poussée. Un tel actionnement entraîne le rappel du pêne long ainsi que la libération du bec de cane pivotant (fonction anti-panique). L'extérieur est équipé d'un bouton ou d'une barre de manœuvre. La porte peut être ouverte de l'extérieur avec la clé, qui actionne le levier de rappel du bec de cane.
Exécution:
Fonction anti-panique E, motorisée, 1 vantail, évaluation via contacts de serrure, verrouillage automatique, hauteur de têtière 1950 mm
Domaine d'utilisation:
- À l'intérieur de la maison, dans des bureaux, des salles de serveurs informatiques,
- Le secteur industriel et des bâtiments publics
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels
Normes:
- Homologation selon EN 179
- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3
- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5
- Possibilité d'atteindre une protection anti-effraction jusqu'à la catégorie RC3 sur des systèmes de porte appropriés.
Remarque:
- Compatible avec cylindre à bouton et cylindre débrayable
- Non-compatible avec des contacts de fond de pêne
- Tension de service: 11 - 27 VDC
- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc
- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS
- Gâches, voir 14.168.
- Rallonge de têtière, voir 14.169.11-27
- Câble de raccordement, voir 17.273.91-92
- Bloc d'alimentation, voir 17.328.
- Pour Module tampon d'urgence, voir 17.365.92
- Câble de raccordement, voir 17.561.75+76
- Gela Plug&Play, voir 17.564.38
- Gela Plug&Play Keypad, voir 17.572.23+28
- Pour Unité de contrôle, voir 99.047.01
- D'autres exécutions sur demande.
- Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90
- Avancement du pêne
- 20 mm
- Classe de résistance
- ES2 / RC3
- Fonction
- motorisé
- Fonction d'évacuation
- E
- Fonction panique
- SN EN 179 / 1125
- Fonctionnement
- Fonctionnement par une clé
- Fouillot
- 9
- Longueur de têtière
- 1950 mm
- Marque
- MSL
- Matériau
- acier inoxydable, acier
- Nombre de vantaux
- 1 vantail
- Norme de sécurité incendie
- vérifié
- Surface de la têtière
- acier inoxydable mat
- Surveillance
- oui
- Système
- mFlipLock access
- Tension de service
- 12, 24 ± volts
- Tours
- 1 tour
- Type de produit
- Verrouillage multipoints anti-panique
- Verrouillage
- Auto-verrouillage
Set de gâche d'angle MSL BV-24421 VariFlex, pour verrouillage multipoints FlipLock
Inox mat, arrondi, avec pièce de rechange, réglable de 0 à 3 mm, avec découpe pour verrou et bec-de-cane, gâche centrale préparé pour le contact de commutation de boulon 1886, set à 3 pièces, consistant en 1 gâche centrale et 2 gâches supplémentaires, sans vis
Set de gâche plate MSL BV-24421 VariFlex, pour verrouillage multipoints FlipLock
Inox mat, carré, avec pièce de rechange, réglable de 0 à 3 mm, avec découpe pour verrou et bec-de-cane, gâche centrale préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, set à 3 pièces, consistant en 1 gâche centrale et 2 gâches supplémentaires, sans vis
Set de gâche à platine MSL BV-24421 VariFlex, pour verrouillage multipoints FlipLock
Inox mat, carré, avec pièce de rechange, réglable de 0 à 3 mm, avec découpe pour verrou et bec-de-cane, gâche centrale préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, set à 3 pièces, consistant en 1 gâche centrale et 2 gâches supplémentaires, sans vis
Gâche plate supplémentaire MSL BV-24421.Z3243 Variflex pour XL mFlipLock
Inox mat, arrondi, avec pièce de rechange, réglable de -1 à 3 mm, avec découpe pour verrou et bec-de-cane, préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, sans vis
Set de gâche à platine MSL BV-24421 VariFlex, pour mFlipLock
Inox mat, arrondi, avec pièce de rechange, réglable de 0 à 3 mm, avec découpe pour verrou et bec-de-cane, gâche centrale préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, set à 3 pièces,
pour verrouillage multipoints FlipLock, consistant en 1 gâche centrale et 2 gâches supplémentaires, sans vis
Gâche à entailler supplémentaire MSL BV-24421.Z3541 ProfiFlex pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, réglable de -1 à 2 mm, avec découpe pour verrou et bec-de-cane, sans vis
Set de gâche à fraiser MSL BV-24421 ProfiFlex, pour mFlipLock
Inox mat carrée, avec découpe pour verrou et bec-de-cane, set à 3 pièces, consistant en 1 gâche centrale et 2 gâches supplémentaires, avec vis
Gâche plate supplémentaire MSL BV-24421.Z6333 VariFlex, pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z3733 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6233 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Rallonge de têtière MSL XL-24421 FlipLock
Inox mat, carrée, pour accrocher les serrures FlipLock, comme point d'arrêt supplémentaire pour portes hors normes, avancement du pêne dormant un tour, 20 mm
Câble de raccordement MSL, pour sFlipLock et mFlipLock (e-)drive / (e-)access
6 pôles, pour série de modèles motorisés SFlipLock et mFlipLock drive, e-drive, access, e-access
Tige carrée MSL anti-panique 5961
Acier galvanisé, pour serrure anti-panique à encastrer et serrure anti-panique multipoints
Bloc d'alimentation dans boîtier BSW 24 Volt, AWS
Boîtier sur crépi avec porte, cylindre et rails DIN, avec sectionneur de réseau, tension d'entrée / sortie : 100 - 240 Volt AC, 50 - 60 Hz / 24 - 28 Volt DC réglable ± 10%, matériau : polystyrène (standard UL-V0), couleur : blanc (similaire à RAL 9010)
Commande externe pour l'évaluation de tous les contacts de la serrure: état de la porte, contact de la béquille, pêne de commande, contact du pêne dormant, contact du cylindre
Entrées: radar, système d'alarme incendie, ouverture par impulsion ou permanente, verrouillage (toutes les entrées sont désactivées)
Commutation de jour: pêne dormant 5% sorti et pêne basculant rigide (ouverture < 1s)
Sorties: entraînement de porte, défaut
Module tampon d'urgence MSL FlipLock
en gaine thermorétractable, encapsulée dans la résine, avec câble de connexion de 130 mm, le module tampon de secours assure l'alimentation électrique d'une serrure motorisée FlipLock en cas de panne de courant pour une seule fermeture, convient pour les serrures sFlipLock et mFlipLock des modèles drive, e-drive, access et e-access, le raccordement s'effectue directement sur la motorisation FlipLock
Commande d'évaluation externe MSL (AWS) pour sFlipLock et mFlipLock (e-)drive / (e-)access
Commande d'évaluation externe pour la série de modèles FlipLock et mFlipLock drive, e-drive, access, e-access
Interface eléctrique RS 485, par exemple pour communication directe via lecteur biométrique et mémoire d'erreurs, protection anti-panique impulsion d'ouverture uniquement via BUS,
Évaluation des contacts secs (AWS): état de la porte (inverseur), poignée côté anti-panique (inverseur), contact de fond de pêne temporisé (inverseur), contact de fond de pêne (inverseur), contact de cylindre,
Détection automatique des serrures motorisées FlipLock et différenciation entre ouvert sans tension et fermé sans tension
Passage de câble à 20 pôles, séparable, cuvette de montage des deux côtés, pour les profils en métal, en bois et en plastique
inox, avec cache à enficher,
avec un câble souple intégré contre la rupture,
technologie de raccordement avec enfichage et pincement, 20 pôles avec un interrupteur DIP pour une consommation de courant maximale,
cuvette de montage des deux côtés pour les profils en métal, en bois et en plastique,
consommation de courant max. 1 A 100% ED, 4 A max. 1 sec avec Jumper 1+2 enfichés, PIN 1+2 PIN 3+4 pontés (agrandissement du diamètre) 2A 100% ED, 5 A max. 1 sec., résistance de contact par signal 0,35 Ohm
Unité de contrôle MSL FlipLock
le boîtier de test permet de consulter plusieurs modes opérationnels et valeurs d'état de la serrure FlipLock direktement au niveau de la porte ou à l'état démonté, il est possible de réaliser les tests suivants: pannes, nombre de cycles du moteur, nombre de cycles de la porte (uniquement access et e-access), contact du pêne pilote (uniquement access et e-access), contact du pêne dormant (uniquement access et e-access), contact du cylindre (uniquement access et e-access), contact de la poignée à gauche et à droite (uniquement access et e-access)
