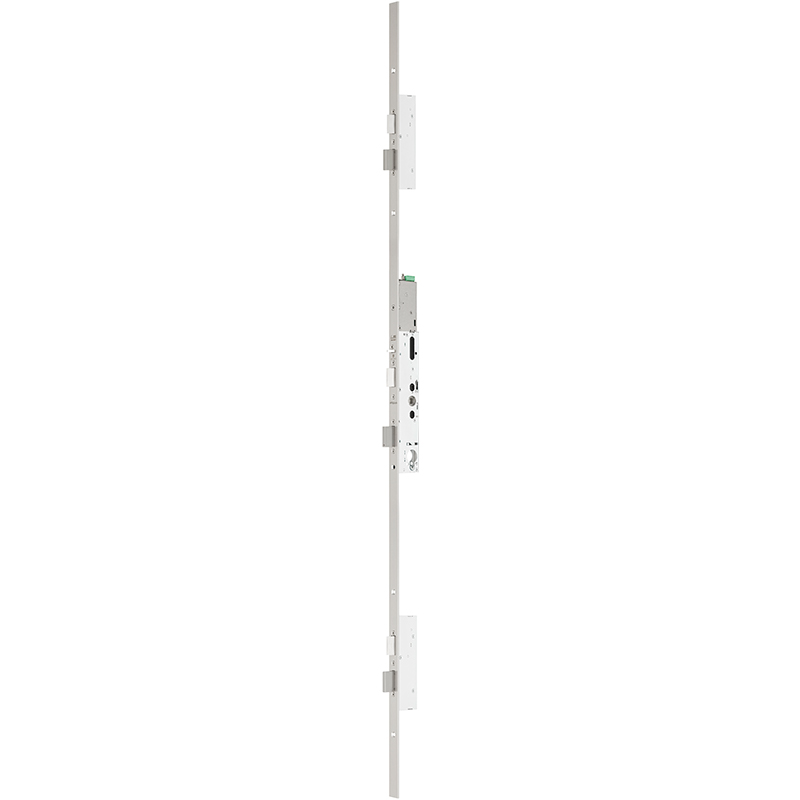

Verrouillage multipoints anti-panique MSL 25574PE-SV-ZF, mFlipLock access, 2 vantaux

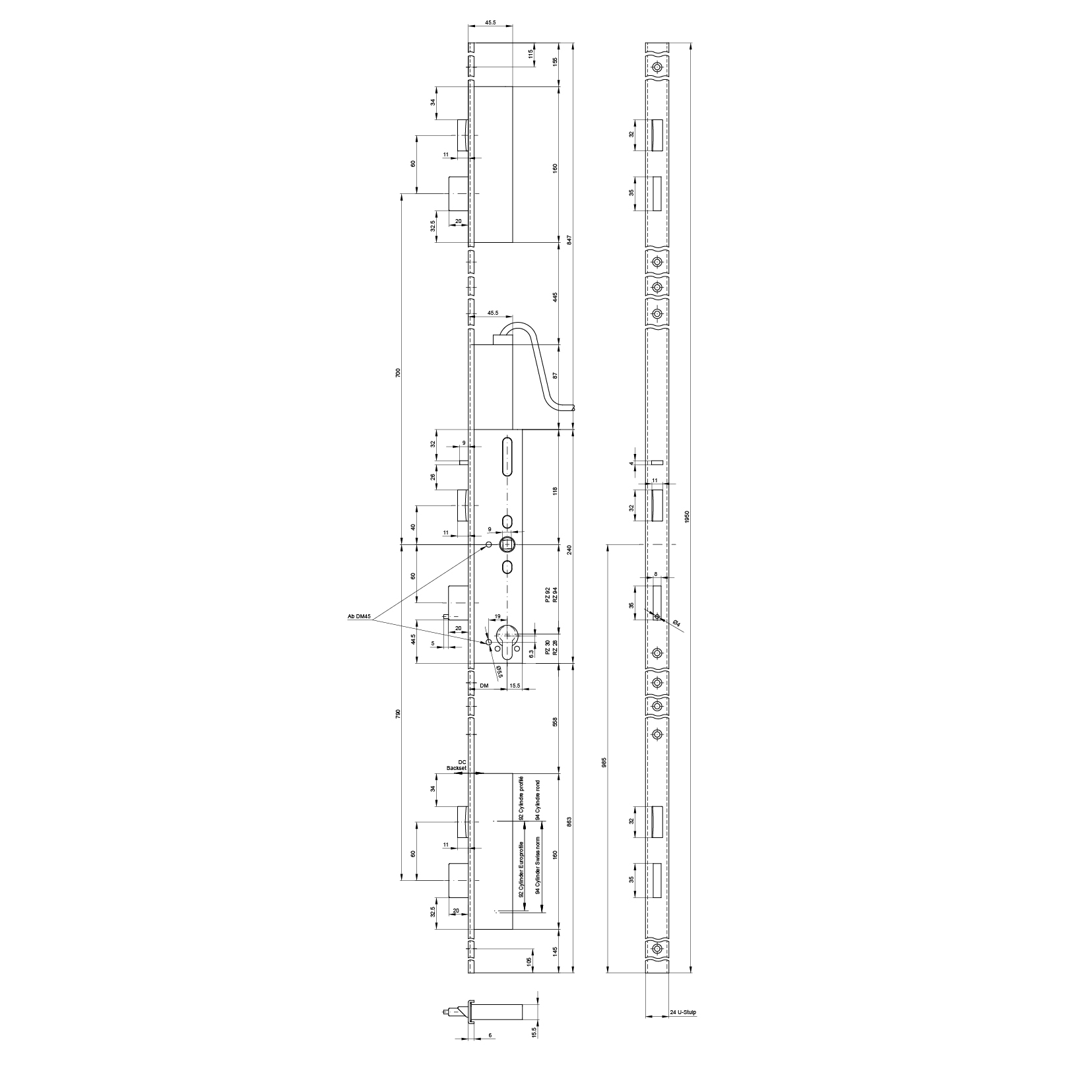

17.730. / 17.731., figure = DIN gauche
Verrouillage multipoints anti-panique MSL 25574PE-SV-ZF, mFlipLock access, 2 vantaux
17.730.
Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure, d'une barre anti-panique standard ou d'une barre anti-panique de poussée. Un tel actionnement entraîne le rappel des 3 pênes longs ainsi que la libération des 3 becs de cane pivotants (fonction anti-panique). L'extérieur est équipé d'un bouton ou d'une barre de manœuvre. La porte peut être ouverte de l'extérieur via une impulsion électrique, une empreinte digitale, un bouton, un badge ou une horloge ou encore avec la clé par l'intermédiaire du levier. Lorsque la porte est verrouillée, une ouverture d'urgence de l'extérieur est à tout moment possible via le cylindre de fermeture. Lorsque l'on ferme la porte, la serrure verrouille automatiquement (autoverrouillage). Cette serrure est toujours utilisée en combinaison avec une commande d'évaluation (AWS), destinée à pouvoir évaluer tous les contacts de la serrure motorisée mFlipLock access. La serrure motorisée peut ainsi être ouverte, fermée, commutée sur la fonction jour ou complètement verrouillée à des horaires prédéfinis. La tension d'alimentation pour la serrure motorisée est également fournie par la commande d'évaluation AWS. En mode de cas d'urgence (panne de courant / déclenchement par le centrale d'alerte incendie), la serrure en état déverrouillé est automatiquement verrouillée par l'intermédiaire d'un condensateur tampon intégré. Sur l'entrée de verrouillage séparée (verrouillé), tous les signaux entrants sont coupés, de sorte que la serrure motorisée passe automatiquement en mode de verrouillage. Uniquement disponible en combinaison avec un verrouillage du vantail fixe anti-panique. Celui-ci permet toujours d'ouvrir la porte par l'actionnement de la garniture anti-panique ou de la barre anti-panique de poussée, même lorsque la serrure du vantail de service est verrouillée (fonction anti-panique). Verrouillage automatique lors de la fermeture de la porte par déclenchement du verrou de commutation.
Exécution:
Fonction anti-panique E, motorisée, 2 vantaux, évaluation via contacts de serrure, verrouillage automatique, hauteur de têtière 1950 mm
Domaine d'utilisation:
- Portes anti-panique totale à 2 vantaux
- Portes d'entrée, portes palières, bâtiments publics
- Bâtiments publics, banques, établissements pénitentiaires, hôpitaux
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels et industriels
Normes:
- Homologation selon EN 179
- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3
- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5
- Possibilité d'atteindre une protection anti-effraction jusqu'à la catégorie RC3 sur des systèmes de porte appropriés.
Remarque:
- Compatible avec cylindre à bouton et cylindre débrayable
- Non-compatible avec des contacts de fond de pêne
- Tension de service: 11 - 27 VDC
- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc
- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS
- Câble de raccordement, voir 17.273.91-92
- Verrouillage anti-panique du vantail dormant, voir 17.278.
- Gâche, voir 17.279.
- Bloc d'alimentation voir 17.328.
- Pour Module tampon d'urgence, voir 17.365.92
- Câble de raccordement, voir 17.561.75+76
- Gela Plug&Play, voir 17.564.38
- Gela Plug&Play Keypad, voir 17.572.23+28
- Pour Unité de contrôle, voir 99.047.01
- Accessoires pour verrouillage par le bas, voir 17.223.07-35
- Accessoires pour verrouillage par le haut, voir 17.223.57-88
- D'autres exécutions sur demande.
- Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90
- Avancement du pêne
- 20 mm
- Classe de résistance
- ES2 / RC3
- Fonction
- motorisé
- Fonction d'évacuation
- E
- Fonction panique
- SN EN 179 / 1125
- Fonctionnement
- Fonctionnement par une clé
- Fouillot
- 9
- Longueur de têtière
- 1950 mm
- Marque
- MSL
- Matériau
- acier inoxydable, acier
- Nombre de vantaux
- 2 vantaux
- Norme de sécurité incendie
- vérifié
- Surface de la têtière
- acier inoxydable mat
- Surveillance
- oui
- Système
- mFlipLock access
- Tension de service
- 12, 24 ± volts
- Tours
- 1 tour
- Type de produit
- Verrouillage multipoints anti-panique
- Verrouillage
- Auto-verrouillage
Gâche plate supplémentaire MSL BV-24421.Z3243 Variflex pour XL mFlipLock
Inox mat, arrondi, avec pièce de rechange, réglable de -1 à 3 mm, avec découpe pour verrou et bec-de-cane, préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, sans vis
Gâche à entailler supplémentaire MSL BV-24421.Z3541 ProfiFlex pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, réglable de -1 à 2 mm, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6333 VariFlex, pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z3733 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6233 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Rallonge de têtière MSL XL-24421 FlipLock
Inox mat, carrée, pour accrocher les serrures FlipLock, comme point d'arrêt supplémentaire pour portes hors normes, avancement du pêne dormant un tour, 20 mm
Câble de raccordement MSL, pour sFlipLock et mFlipLock (e-)drive / (e-)access
6 pôles, pour série de modèles motorisés SFlipLock et mFlipLock drive, e-drive, access, e-access
Verrouillage du vantail dormant anti-panique MSL 24413-M / 24413-H, acier inoxydable mat
Contre-bascule pour FlipLock ZF (deux vantaux), fouillot en 1 pièce, pour le verrouillage automatique du vantail dormant sur les portes d''issues de secours à 2 vantaux, avec raccord de tige M6 pour verrouillage supérieur et inférieur, sans accessoires
Ouverture: toujours possible, même en cas de serrure verrouillée du vantail mobile (fonction anti-panique), avec poignée coudée, garniture anti-panique ou eBar, pousser la poignée coudée vers le bas = la Tringle est déverrouillée et maintenue par la serrure de maintient
Fermeture: automatique lors de la fermeture des portes, avec le déclenchement de la serrure de retient
Set de têtière plate MSL 24413.M-STF-V pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière platte carrée pour métal, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Set de têtière à talon MSL 24413.M-STL-V, pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière à talon carrée pour métal, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Set de têtière à talon MSL 24413.H-STL-V, pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière à talon arrondi pour bois, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Set de têtière à fraiser MSL 24413.H-STE-V, pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière à fraiser pour bois, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Tige carrée MSL anti-panique 5961
Acier galvanisé, pour serrure anti-panique à encastrer et serrure anti-panique multipoints
Bloc d'alimentation dans boîtier BSW 24 Volt, AWS
Boîtier sur crépi avec porte, cylindre et rails DIN, avec sectionneur de réseau, tension d'entrée / sortie : 100 - 240 Volt AC, 50 - 60 Hz / 24 - 28 Volt DC réglable ± 10%, matériau : polystyrène (standard UL-V0), couleur : blanc (similaire à RAL 9010)
Commande externe pour l'évaluation de tous les contacts de la serrure: état de la porte, contact de la béquille, pêne de commande, contact du pêne dormant, contact du cylindre
Entrées: radar, système d'alarme incendie, ouverture par impulsion ou permanente, verrouillage (toutes les entrées sont désactivées)
Commutation de jour: pêne dormant 5% sorti et pêne basculant rigide (ouverture < 1s)
Sorties: entraînement de porte, défaut
Module tampon d'urgence MSL FlipLock
en gaine thermorétractable, encapsulée dans la résine, avec câble de connexion de 130 mm, le module tampon de secours assure l'alimentation électrique d'une serrure motorisée FlipLock en cas de panne de courant pour une seule fermeture, convient pour les serrures sFlipLock et mFlipLock des modèles drive, e-drive, access et e-access, le raccordement s'effectue directement sur la motorisation FlipLock
Commande d'évaluation externe MSL (AWS) pour sFlipLock et mFlipLock (e-)drive / (e-)access
Commande d'évaluation externe pour la série de modèles FlipLock et mFlipLock drive, e-drive, access, e-access
Interface eléctrique RS 485, par exemple pour communication directe via lecteur biométrique et mémoire d'erreurs, protection anti-panique impulsion d'ouverture uniquement via BUS,
Évaluation des contacts secs (AWS): état de la porte (inverseur), poignée côté anti-panique (inverseur), contact de fond de pêne temporisé (inverseur), contact de fond de pêne (inverseur), contact de cylindre,
Détection automatique des serrures motorisées FlipLock et différenciation entre ouvert sans tension et fermé sans tension
Passage de câble à 20 pôles, séparable, cuvette de montage des deux côtés, pour les profils en métal, en bois et en plastique
inox, avec cache à enficher,
avec un câble souple intégré contre la rupture,
technologie de raccordement avec enfichage et pincement, 20 pôles avec un interrupteur DIP pour une consommation de courant maximale,
cuvette de montage des deux côtés pour les profils en métal, en bois et en plastique,
consommation de courant max. 1 A 100% ED, 4 A max. 1 sec avec Jumper 1+2 enfichés, PIN 1+2 PIN 3+4 pontés (agrandissement du diamètre) 2A 100% ED, 5 A max. 1 sec., résistance de contact par signal 0,35 Ohm
Unité de contrôle MSL FlipLock
le boîtier de test permet de consulter plusieurs modes opérationnels et valeurs d'état de la serrure FlipLock direktement au niveau de la porte ou à l'état démonté, il est possible de réaliser les tests suivants: pannes, nombre de cycles du moteur, nombre de cycles de la porte (uniquement access et e-access), contact du pêne pilote (uniquement access et e-access), contact du pêne dormant (uniquement access et e-access), contact du cylindre (uniquement access et e-access), contact de la poignée à gauche et à droite (uniquement access et e-access)
