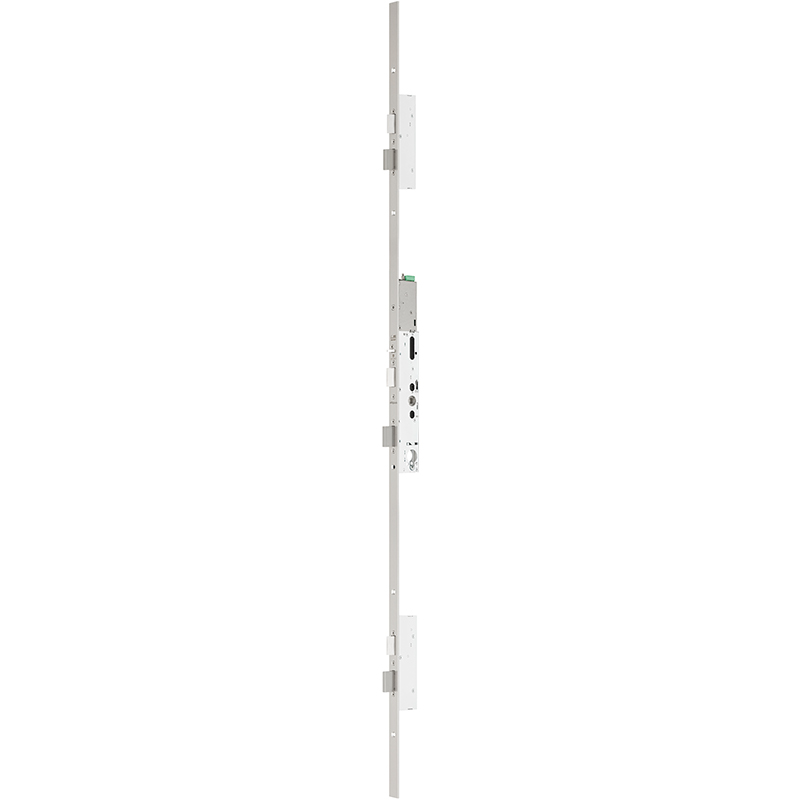

Verrouillage multipoints anti-panique MSL 26546PBa-SV, mFlipLock e-drive, 1 vantail

17.734. / 17.735., figure = DIN gauche

17.734.

La serrure multipoints mFlipLock e-drive à commande de poignée est équipée d'un fouillot en deux parties, de sorte que la poignée intérieure soit embrayée et la poignée extérieure débrayée. Les deux côtés sont en règle générale équipés d'une garniture et d'une poignée. Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure. Un tel actionnement entraîne le rappel des 3 pênes longs ainsi que la libération des 3 becs de cane pivotants (fonction anti-panique, s'ouvrant vers l'intérieur). Lors du déverrouillage de l'extérieur via une impulsion électrique, une empreinte digitale, un bouton, un badge ou une horloge, la poignée extérieure s'embraye et le pêne dormant rentre partiellement jusqu'aux derniers 5 mm. La poignée permet ensuite de libérer les becs de cane pivotants et de déverrouiller complètement la serrure. Lorsque la porte est verrouillée, une ouverture d'urgence de l'extérieur est à tout moment possible via le cylindre de fermeture. Lorsque l'on ferme la porte, la serrure verrouille automatiquement (autoverrouillage).

Exécution:

Fonction anti-panique B, s'ouvrant vers l'extérieur, motorisé, 1 vantail, commande de béquille, poignée extérieur à couplage électronique, verrouillage automatique, hauteur de têtière 1950mm

Domaine d'utilisation:

- À l'intérieur de la maison, dans des bureaux, des salles de serveurs informatiques,

- Le secteur industriel et des bâtiments publics
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels

Normes:

- Homologation selon EN 179

- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3

- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5

- Possibilité d'atteindre une protection anti-effraction de catégorie RC3 sur des systèmes de porte appropriés

Remarque:

- Compatible avec cylindre à bouton et cylindre débrayable

- Non-compatible avec des contacts de fond de pêne

- Tension de service: 11 - 27 VDC

- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc

- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS.

Gâches, voir 14.168.
Rallonge de têtière, voir 14.169.11-27
Câble de raccordement, voir 17.273.91-92
Bloc d'alimentation, voir 17.328.
Pour Module tampon d'urgence, voir 17.365.92
Câble de raccordement, voir 17.561.75+76
Gela Plug&Play, voir 17.564.38
Gela Plug&Play Keypad, voir 17.572.23+28
Pour Unité de contrôle, voir 99.047.01
D'autres exécutions sur demande.
Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90

Avancement du pêne: 20 mm
Classe de résistance: ES2 / RC3
Fonction: motorisé
Fonction d'évacuation: B extérieur
Fonction panique: SN EN 179 / 1125
Fonctionnement: Fonctionnement par la poignée
Longueur de têtière: 1950 mm
Marque: MSL
Matériau: acier inoxydable, acier
Nombre de vantaux: 1 vantail
Norme de sécurité incendie: vérifié
Sens d'évacuation: à l'extérieur
Surface de la têtière: acier inoxydable mat
Surveillance: non
Système: mFlipLock e-drive
Tension de service: 12, 24 ± volts
Tours: 1 tour
Type de produit: Verrouillage multipoints anti-panique
Verrouillage: Auto-verrouillage

20 exécutions

	PZ (10) RZ (10)	DIN droite (10) DIN gauche (10)	92 (8) 94 (10)	35 (2) 60 (8) 70 (4) 80 (4)	20 (12) 24 (6)	angulaire (16) U (4)	B extérieur (20)	à l'extérieur (20)	9 (18)	3 (16) 6 (4)	1950 (20)	1 vantail (20)	SN EN 179 / 1125 (20)	Auto-verrouillage (20)	vérifié (20)	ES2 / RC3 (20)	Bois (18) Cadre de tube (2)	Fonctionnement par la poignée (20)	non (20)	12, 24 ± (20)	1 tour (20)	20 (20)	acier inoxydable, acier (20)	acier inoxydable mat (20)	14412015 (1) 14412016 (1) 14412017 (1) 14412018 (1) 14412019 (1) 14412020 (1) 14412021 (1) 14412022 (1) 14412035 (1) 14412036 (1) 14412065 (1) 14412066 (1) 14412067 (1) 14412068 (1) 14412069 (1) 14412070 (1) 14412071 (1) 14412072 (1) 14412085 (1) 14412086 (1)	mFlipLock e-drive (20)	motorisé (20)
17.734.46 \| Pack ST Pièce	RZ	DIN droite	94	60	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412015	mFlipLock e-drive	motorisé
17.734.47 \| Pack ST Pièce	RZ	DIN droite	94	70	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412017	mFlipLock e-drive	motorisé
17.734.48 \| Pack ST Pièce	RZ	DIN droite	94	80	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412019	mFlipLock e-drive	motorisé
17.734.56 \| Pack ST Pièce	RZ	DIN gauche	94	60	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412016	mFlipLock e-drive	motorisé
17.734.57 \| Pack ST Pièce	RZ	DIN gauche	94	70	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412018	mFlipLock e-drive	motorisé
17.734.58 \| Pack ST Pièce	RZ	DIN gauche	94	80	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412020	mFlipLock e-drive	motorisé
17.734.63 \| Pack ST Pièce	RZ	DIN droite	94	35	24	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412021	mFlipLock e-drive	motorisé
17.734.73 \| Pack ST Pièce	RZ	DIN gauche	94	35	24	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412022	mFlipLock e-drive	motorisé
17.734.83 \| Pack ST Pièce	RZ	DIN droite	94	60	24	U	B extérieur	à l'extérieur	9	6	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412035	mFlipLock e-drive	motorisé
17.734.93 \| Pack ST Pièce	RZ	DIN gauche	94	60	24	U	B extérieur	à l'extérieur	9	6	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412036	mFlipLock e-drive	motorisé
17.735.46 \| Pack ST Pièce	PZ	DIN droite	92	60	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412065	mFlipLock e-drive	motorisé
17.735.47 \| Pack ST Pièce	PZ	DIN droite	92	70	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412067	mFlipLock e-drive	motorisé
17.735.48 \| Pack ST Pièce	PZ	DIN droite	92	80	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412069	mFlipLock e-drive	motorisé
17.735.56 \| Pack ST Pièce	PZ	DIN gauche	92	60	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412066	mFlipLock e-drive	motorisé
17.735.57 \| Pack ST Pièce	PZ	DIN gauche	92	70	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412068	mFlipLock e-drive	motorisé
17.735.58 \| Pack ST Pièce	PZ	DIN gauche	92	80	20	angulaire	B extérieur	à l'extérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412070	mFlipLock e-drive	motorisé
17.735.63 \| Pack ST Pièce	PZ	DIN droite				angulaire	B extérieur	à l'extérieur		3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412071	mFlipLock e-drive	motorisé
17.735.73 \| Pack ST Pièce	PZ	DIN gauche				angulaire	B extérieur	à l'extérieur		3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412072	mFlipLock e-drive	motorisé
17.735.83 \| Pack ST Pièce	PZ	DIN droite	92	60	24	U	B extérieur	à l'extérieur	9	6	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412085	mFlipLock e-drive	motorisé
17.735.93 \| Pack ST Pièce	PZ	DIN gauche	92	60	24	U	B extérieur	à l'extérieur	9	6	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412086	mFlipLock e-drive	motorisé
