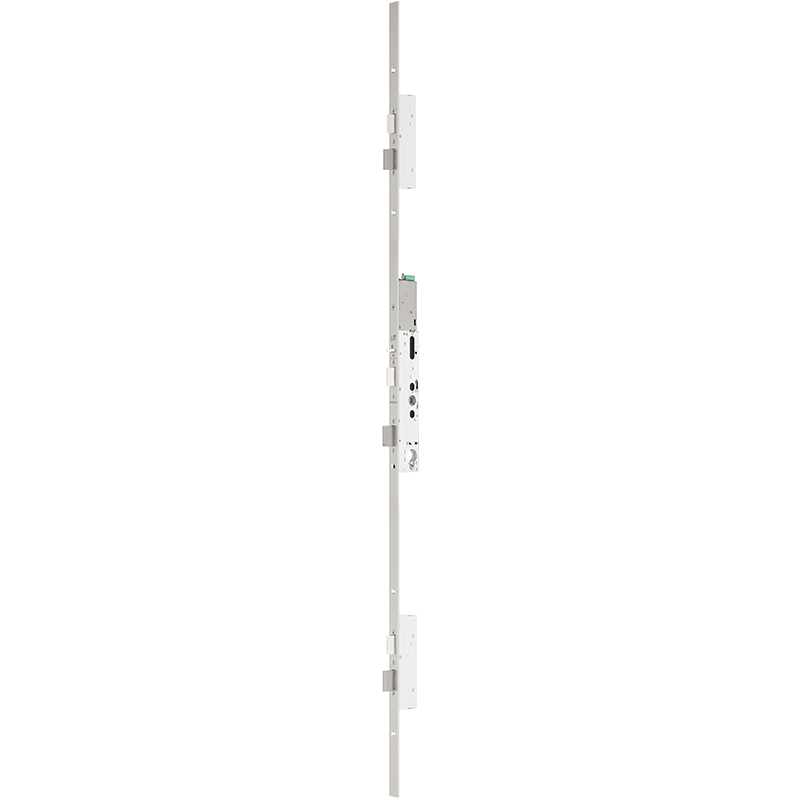

Verrouillage multipoints anti-panique MSL 26546PBa-SV-ZF, mFlipLock e-drive, 2 vantaux

17.736. / 17.737., figure = DIN gauche

17.736.

La serrure multipoints mFlipLock e-drive à commande de poignée est équipée d'un fouillot en deux parties, de sorte que la poignée intérieure soit embrayée et la poignée extérieure débrayée. Les deux côtés de la porte sont en règle générale équipés d'une garniture et d'une poignée, mais le côté intérieur (dans le sens de l'évacuation) peut également être équipé d'une barre anti-panique standard ou de poussée. Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure, d'une barre anti-panique ou d'une barre anti-panique de poussée. Un tel actionnement entraîne le rappel des 3 pênes longs ainsi que la libération des 3 becs de cane pivotants (fonction anti-panique). Lors du déverrouillage de l'extérieur via une impulsion électrique, une empreinte digitale, un bouton, un badge ou une horloge, la poignée extérieure s'embraye et le pêne dormant rentre partiellement jusqu'aux derniers 5 mm. La poignée permet ensuite de libérer les becs de cane pivotants et de déverrouiller complètement la serrure. Lorsque la porte est verrouillée, une ouverture d'urgence de l'extérieur est à tout moment possible via le cylindre de fermeture. Lorsque l'on ferme la porte, la serrure verrouille automatiquement (autoverrouillage). Uniquement disponible en combinaison avec un verrouillage du vantail fixe anti-panique. Celui-ci permet toujours d'ouvrir la porte par l'actionnement de la garniture anti-panique ou de la barre anti-panique de poussée, même lorsque la serrure du vantail de service est verrouillée (fonction anti-panique). Verrouillage automatique lors de la fermeture de la porte par déclenchement du verrou de commutation.

Exécution:

Fonction anti-panique B, s'ouvrant vers l'extérieur, motorisé, 2 vantaux, commande de béquille, poignée extérieur à couplage électronique, verrouillage automatique, hauteur de têtière 1950 mm

Domaine d'utilisation:

- À l'intérieur de la maison, dans des bureaux, des salles de serveurs informatiques,

- Le secteur industriel et des bâtiments publics
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels

Normes:

- Homologation selon EN 179

- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3

- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5

- Possibilité d'atteindre une protection anti-effraction de catégorie RC3 sur des systèmes de porte appropriés

Remarque:

- Compatible avec cylindre à bouton et cylindre débrayable

- Non-compatible avec des contacts de fond de pêne

- Tension de service: 11 - 27 VDC

- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc

- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS.

Câble de raccordement, voir 17.273.91-92
Verrouillage anti-panique du vantail dormant, voir 17.278.
Gâche, voir 17.279.
Bloc d'alimentation voir 17.328.
our Module tampon d'urgence, voir 17.365.92
Câble de raccordement, voir 17.561.75+76
Gela Plug&Play, voir 17.564.38
Gela Plug&Play Keypad, voir 17.572.23+28
Pour Unité de contrôle, voir 99.047.01
Accessoires pour verrouillage par le bas, voir 17.223.07-35
Accessoires pour verrouillage par le haut, voir 17.223.57-88
D'autres exécutions sur demande.
Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90

Avancement du pêne: 20 mm
Classe de résistance: ES2 / RC3
Fonction: motorisé
Fonction panique: SN EN 179 / 1125
Fonctionnement: Fonctionnement par la poignée
Fouillot: 9
Longueur de têtière: 1950 mm
Marque: MSL
Matériau: acier inoxydable, acier
Norme de sécurité incendie: vérifié
Surface de la têtière: acier inoxydable mat
Surveillance: non
Système: mFlipLock e-drive
Tension de service: 12, 24 ± volts
Tours: 1 tour
Type de produit: Verrouillage multipoints anti-panique
Verrouillage: Auto-verrouillage

18 exécutions

	PZ (8) RZ (10)	DIN droite (9) DIN gauche (9)	92 (8) 94 (10)	35 (6) 60 (4) 70 (4) 80 (4)	20 (12) 24 (6)	angulaire (14) U (4)	B intérieur (12) E (6)	vers l'intérieur (12)	9 (18)	3 (14) 6 (4)	1950 (18)	1 vantail (2) 2 vantaux (16)	SN EN 179 / 1125 (18)	Auto-verrouillage (18)	vérifié (18)	ES2 / RC3 (18)	Bois (12) Cadre de tube (6)	Fonctionnement par la poignée (18)	non (18)	12, 24 ± (18)	1 tour (18)	20 (18)	acier inoxydable, acier (18)	acier inoxydable mat (18)	14412215 (1) 14412216 (1) 14412217 (1) 14412218 (1) 14412219 (1) 14412220 (1) 14412221 (1) 14412222 (1) 14412231 (1) 14412232 (1) 14412265 (1) 14412266 (1) 14412267 (1) 14412268 (1) 14412269 (1) 14412270 (1) 14412281 (1) 14412282 (1)	mFlipLock e-drive (18)	motorisé (18)
17.736.46 \| Pack ST Pièce	RZ	DIN droite	94	60	20	angulaire	E		9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412215	mFlipLock e-drive	motorisé
17.736.47 \| Pack ST Pièce	RZ	DIN droite	94	70	20	angulaire	E		9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412217	mFlipLock e-drive	motorisé
17.736.48 \| Pack ST Pièce	RZ	DIN droite	94	80	20	angulaire	E		9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412219	mFlipLock e-drive	motorisé
17.736.56 \| Pack ST Pièce	RZ	DIN gauche	94	60	20	angulaire	E		9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412216	mFlipLock e-drive	motorisé
17.736.57 \| Pack ST Pièce	RZ	DIN gauche	94	70	20	angulaire	E		9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412218	mFlipLock e-drive	motorisé
17.736.58 \| Pack ST Pièce	RZ	DIN gauche	94	80	20	angulaire	E		9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412220	mFlipLock e-drive	motorisé
17.736.63 \| Pack ST Pièce	RZ	DIN droite	94	35	24	angulaire	B intérieur	vers l'intérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412221	mFlipLock e-drive	motorisé
17.736.73 \| Pack ST Pièce	RZ	DIN gauche	94	35	24	angulaire	B intérieur	vers l'intérieur	9	3	1950	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412222	mFlipLock e-drive	motorisé
17.736.83 \| Pack ST Pièce	RZ	DIN droite	94	35	24	U	B intérieur	vers l'intérieur	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412231	mFlipLock e-drive	motorisé
17.736.93 \| Pack ST Pièce	RZ	DIN gauche	94	35	24	U	B intérieur	vers l'intérieur	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412232	mFlipLock e-drive	motorisé
17.737.46 \| Pack ST Pièce	PZ	DIN droite	92	60	20	angulaire	B intérieur	vers l'intérieur	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412265	mFlipLock e-drive	motorisé
17.737.47 \| Pack ST Pièce	PZ	DIN droite	92	70	20	angulaire	B intérieur	vers l'intérieur	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412267	mFlipLock e-drive	motorisé
17.737.48 \| Pack ST Pièce	PZ	DIN droite	92	80	20	angulaire	B intérieur	vers l'intérieur	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412269	mFlipLock e-drive	motorisé
17.737.56 \| Pack ST Pièce	PZ	DIN gauche	92	60	20	angulaire	B intérieur	vers l'intérieur	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412266	mFlipLock e-drive	motorisé
17.737.57 \| Pack ST Pièce	PZ	DIN gauche	92	70	20	angulaire	B intérieur	vers l'intérieur	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412268	mFlipLock e-drive	motorisé
17.737.58 \| Pack ST Pièce	PZ	DIN gauche	92	80	20	angulaire	B intérieur	vers l'intérieur	9	3	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412270	mFlipLock e-drive	motorisé
17.737.83 \| Pack ST Pièce	PZ	DIN droite	92	35	24	U	B intérieur	vers l'intérieur	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412281	mFlipLock e-drive	motorisé
17.737.93 \| Pack ST Pièce	PZ	DIN gauche	92	35	24	U	B intérieur	vers l'intérieur	9	6	1950	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES2 / RC3	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14412282	mFlipLock e-drive	motorisé
